【SZ-GPS202】无人机定位终端-产品说明书
产品简介

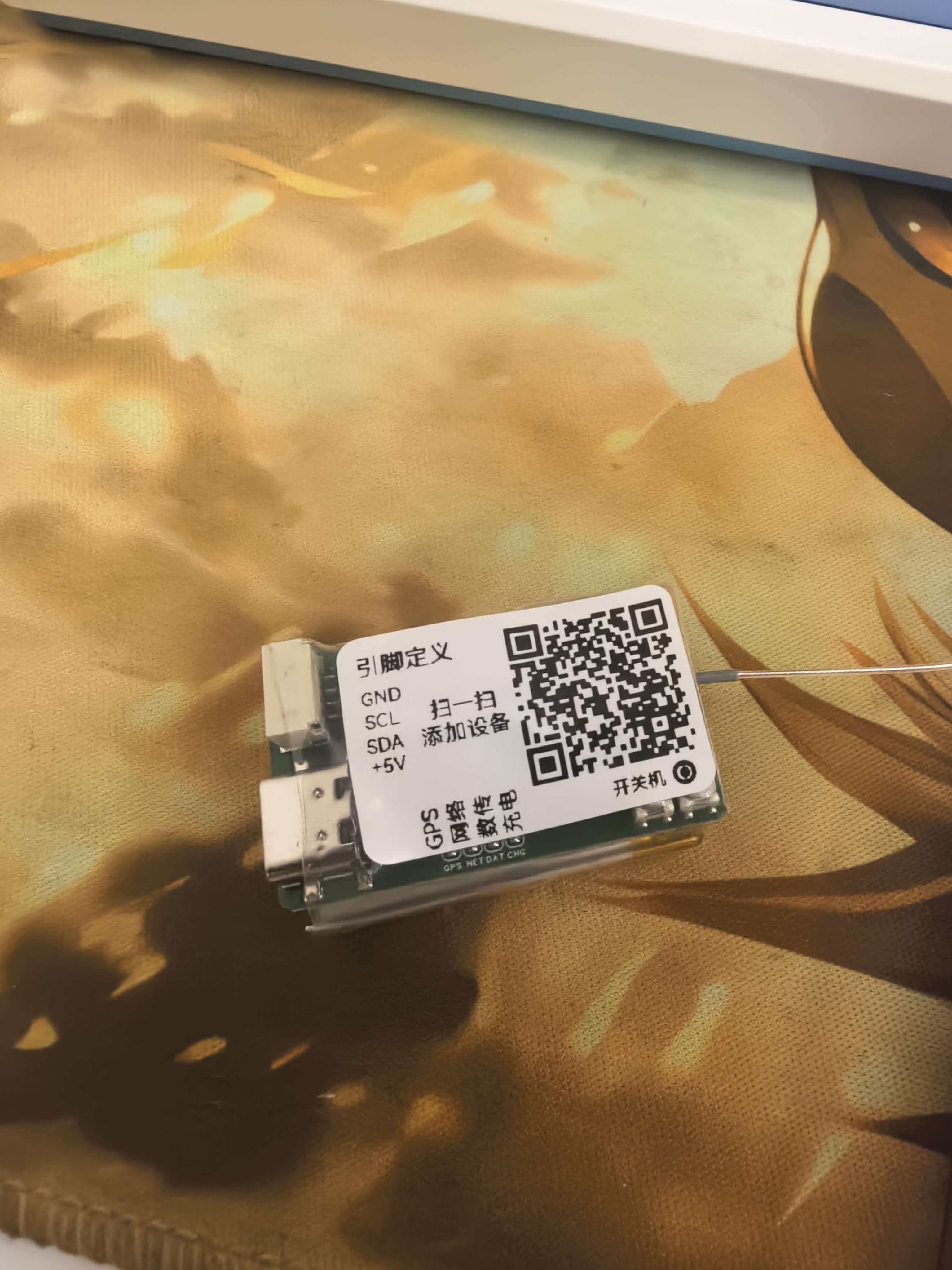

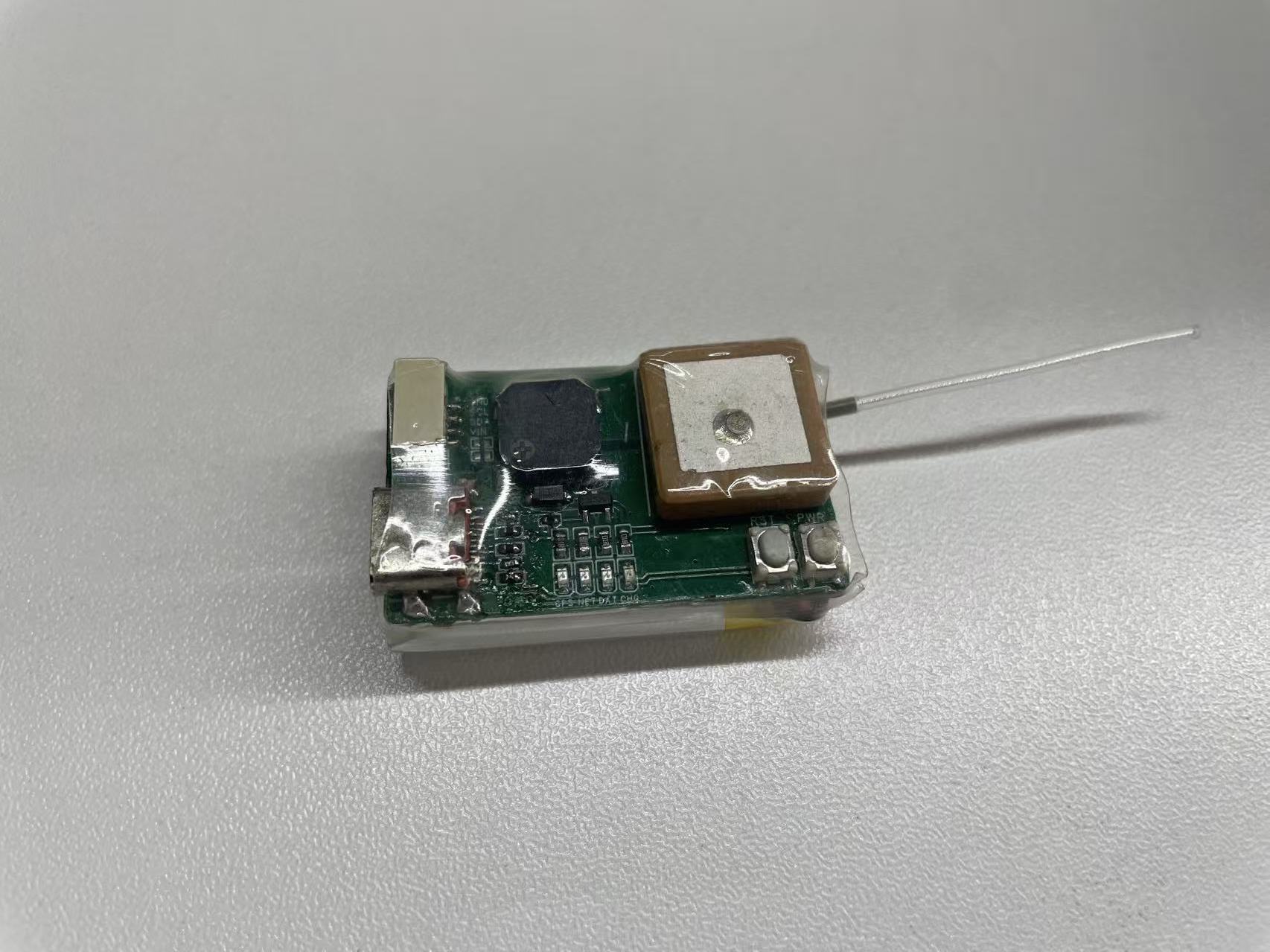

- 产品名称：无人机定位终端 4G版本(GPS版)
- 产品型号：SZ-GPS202
- 产品规格：37x20x15mm
- 产品重量：整体重量18g（核心重7g）
产品演示视频 - 点击播放按钮观看详细操作演示
一、使用介绍
1.1登录小程序
1.1.1用户登录
使用微信扫小程序二维码，或者微信搜索小程序《硅基闪电+》，进入小程序后，点击"注册"按钮；账号和手机号可以一样，
方式一：微信扫码进入小程序

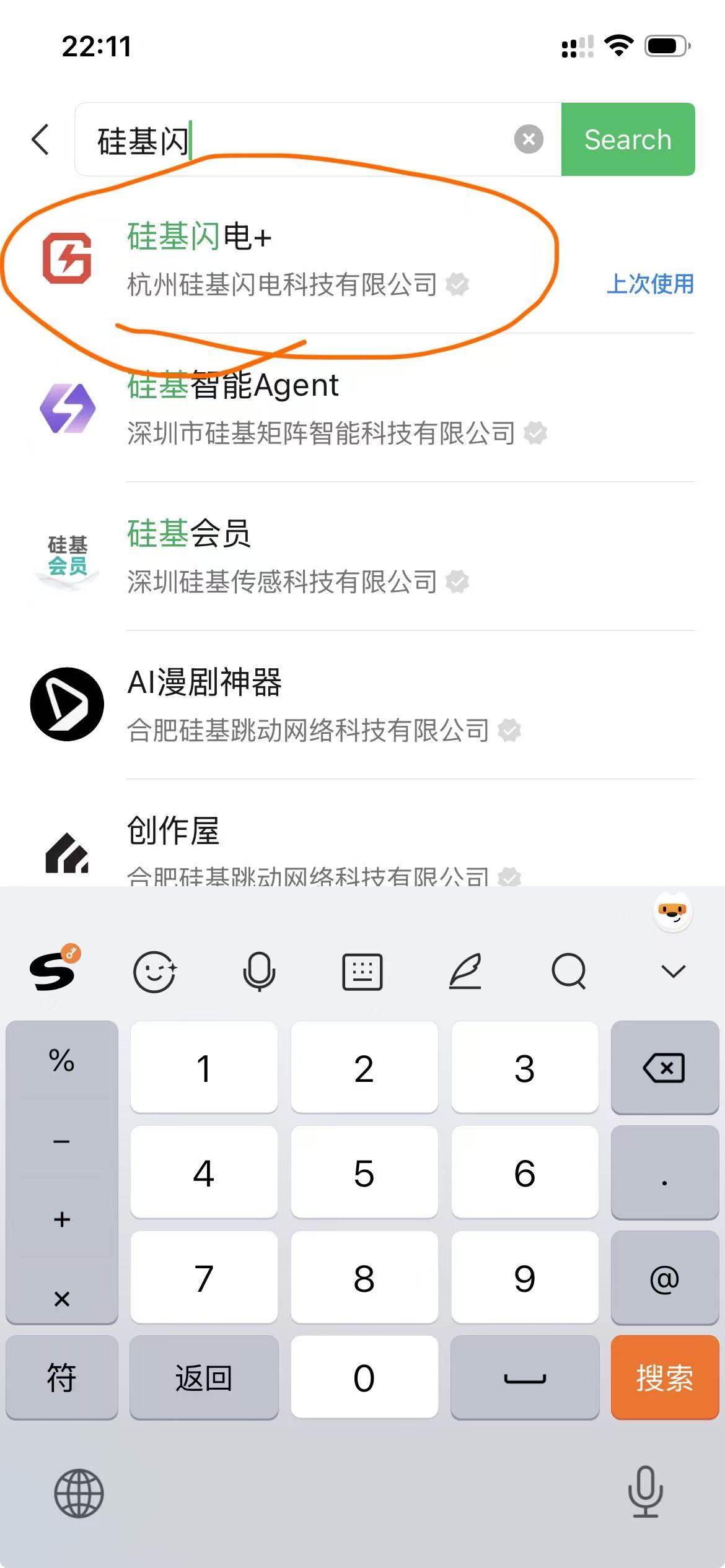

方式二：直接在微信搜索小程序《硅基闪电+》

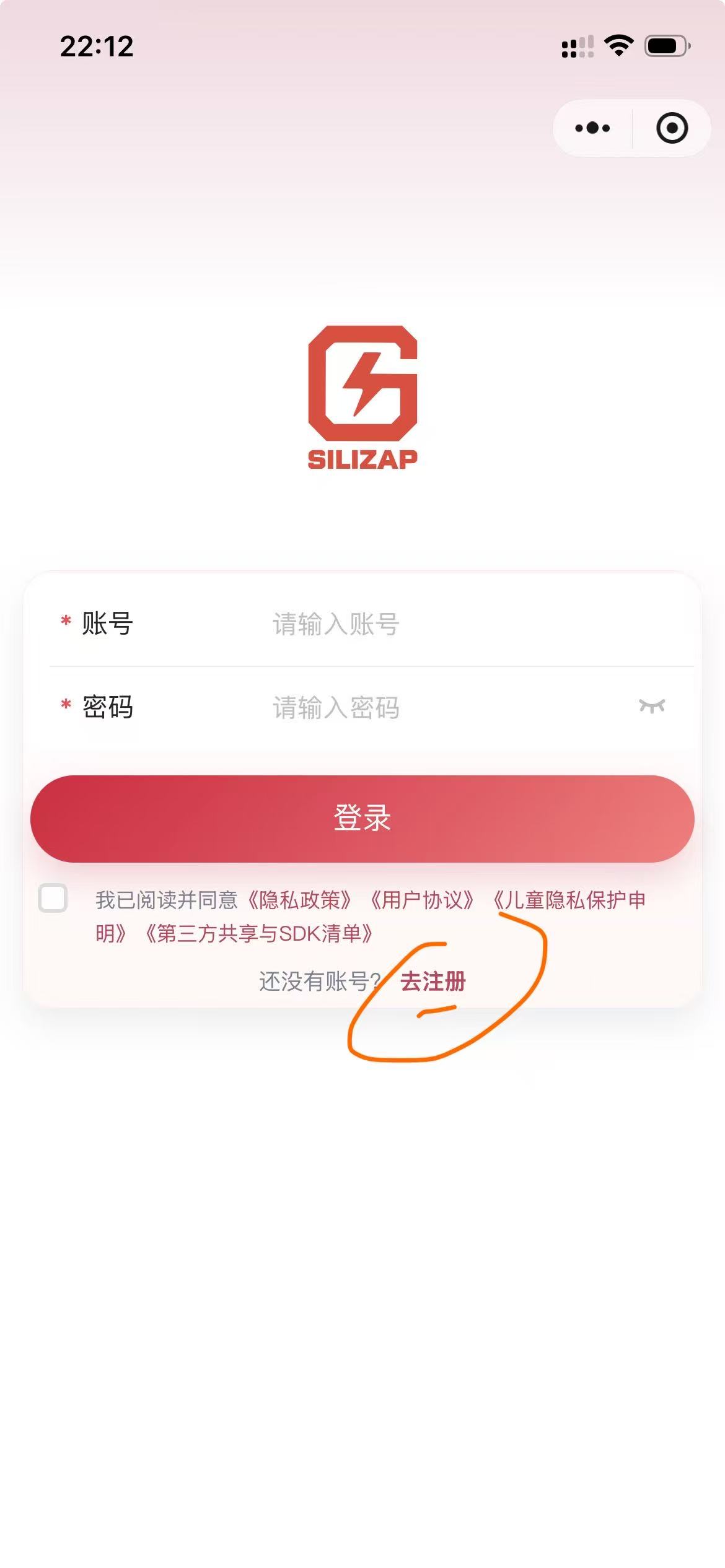

1.1.2注册和登录

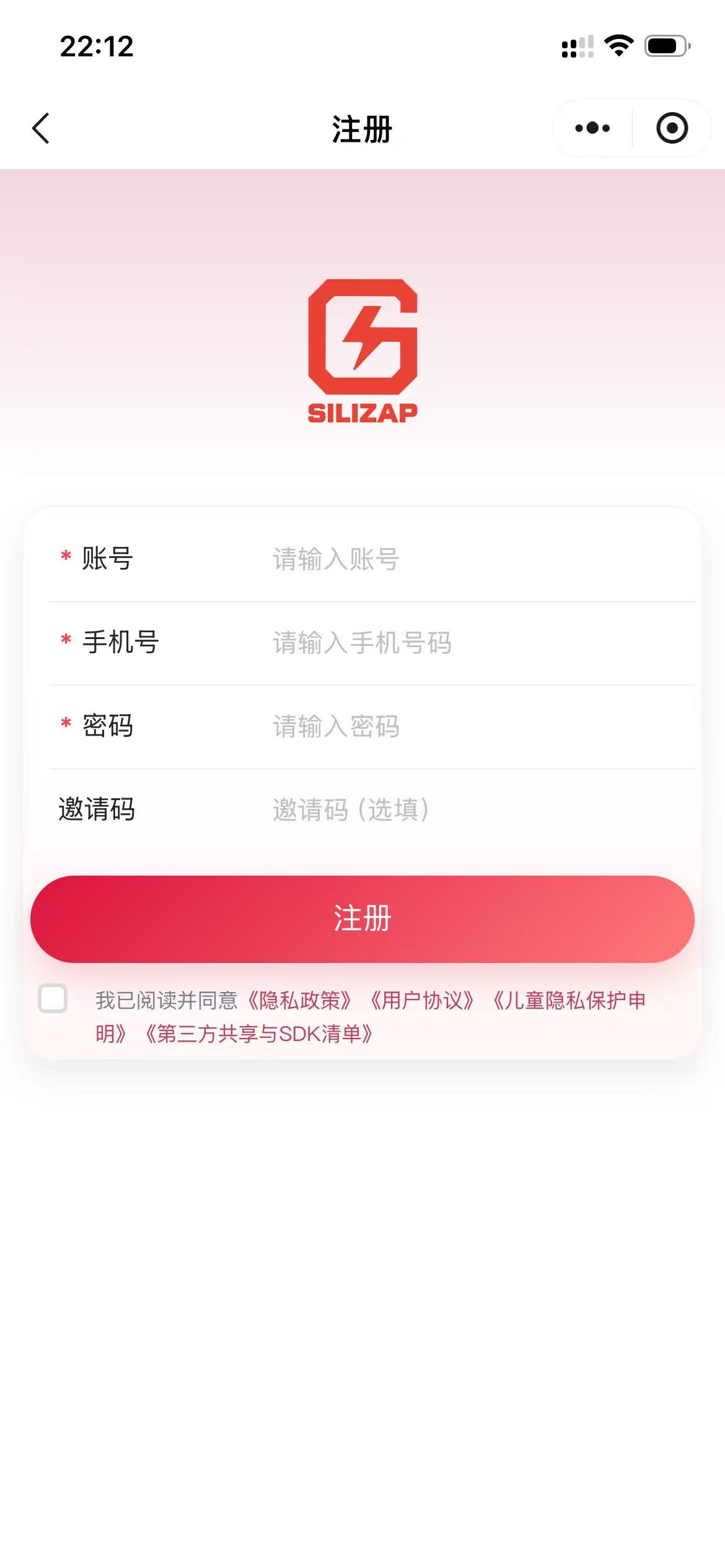

进入到注册界面，输入账号、手机号，密码8-30位数字、大/小写字母的组合，注册成功后，跳转到登录界面登录到平台！
1.2添加设备
1.2.1扫码添加

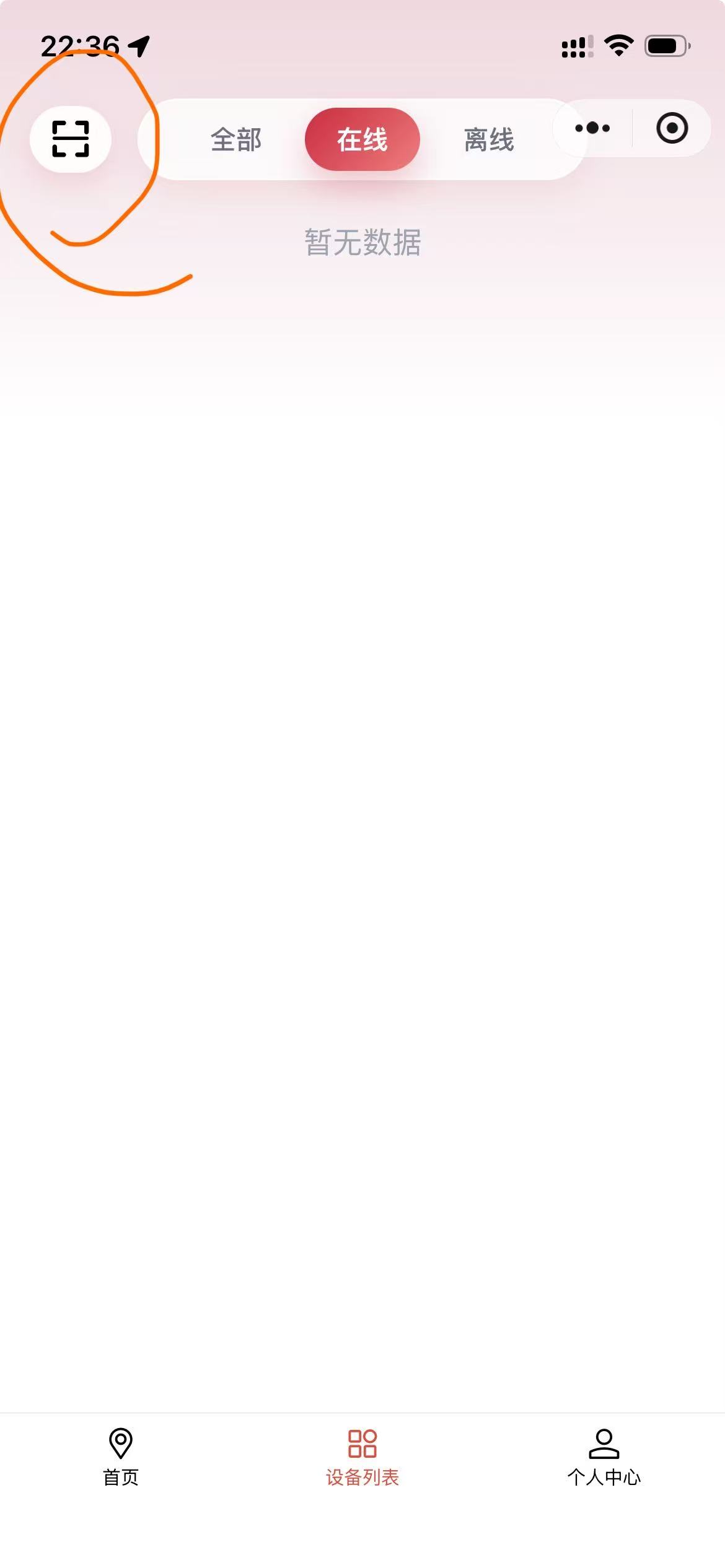

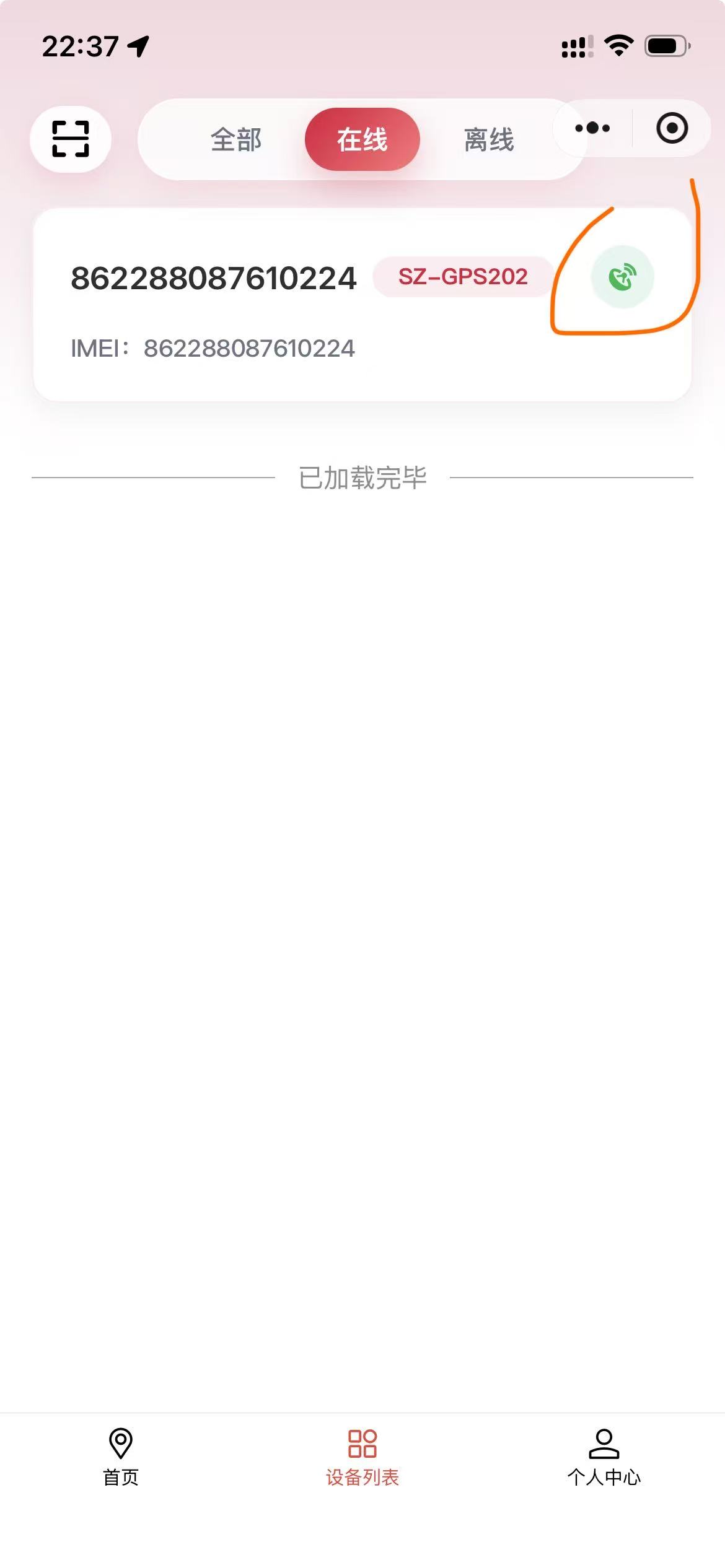

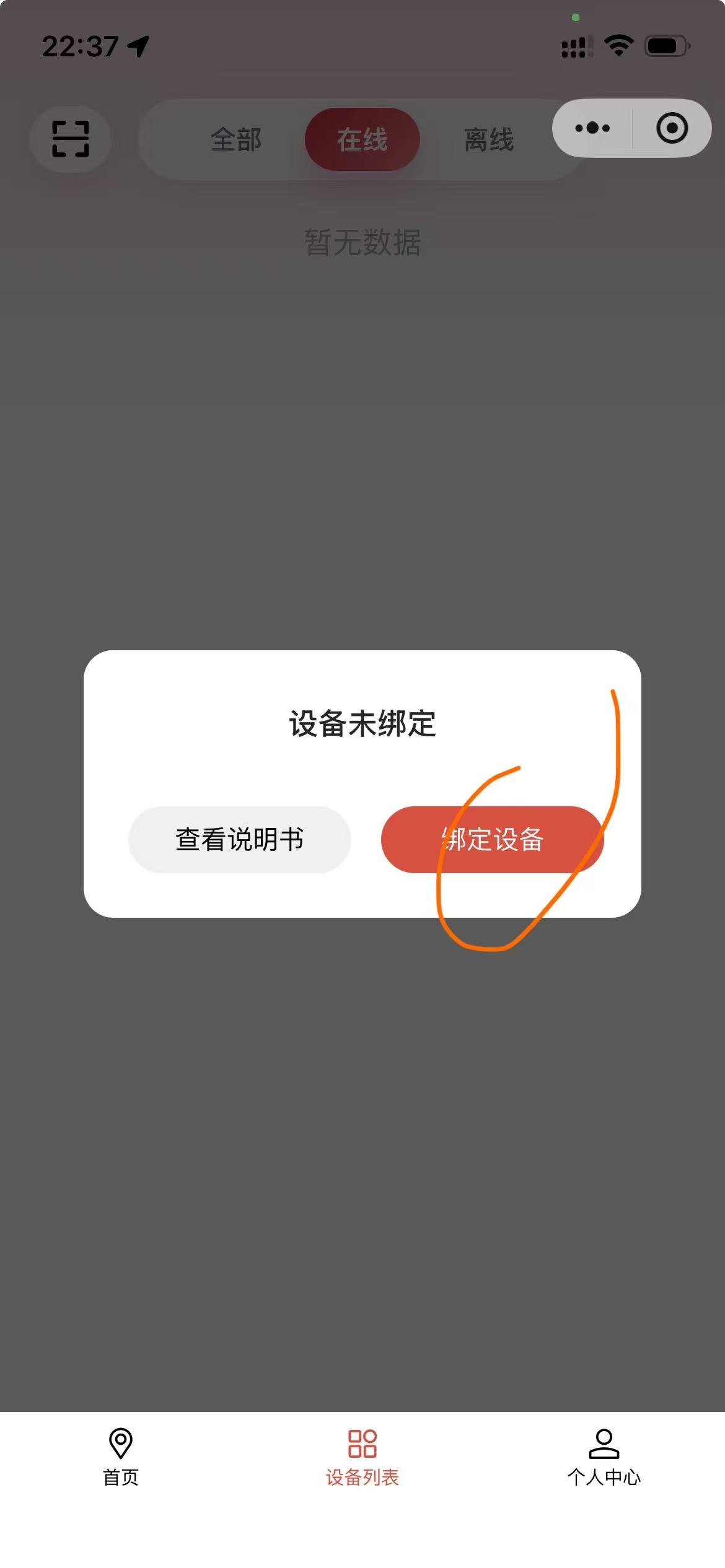

用小程序左上角的扫一扫，扫描定位器设备的二维码，来添加设备；
1.2.1设备运行
设备开机（确保电池有电，设备没电需要充电），5s左右硬件设备连接到平台；设备显示高亮在线状态。

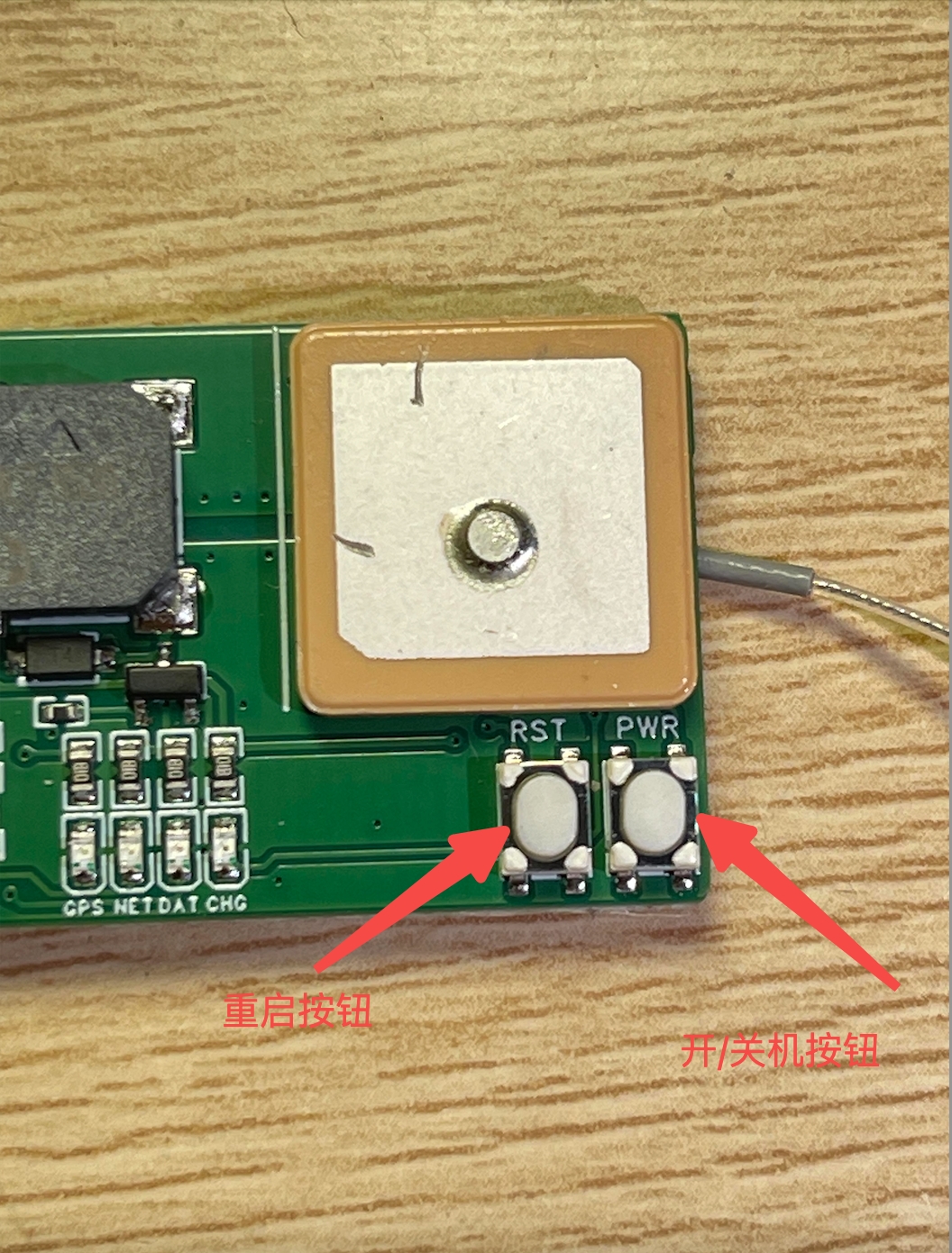

- 短按【PWR】开/关机按钮：关机状态下设备开机，3S后设备指示灯会闪烁；开机状态下长按5s以上关机，指示灯全灭；
- 单击【RST】重启按钮，重启设备；
1.3小程序介绍
1.3.1设备定位查看

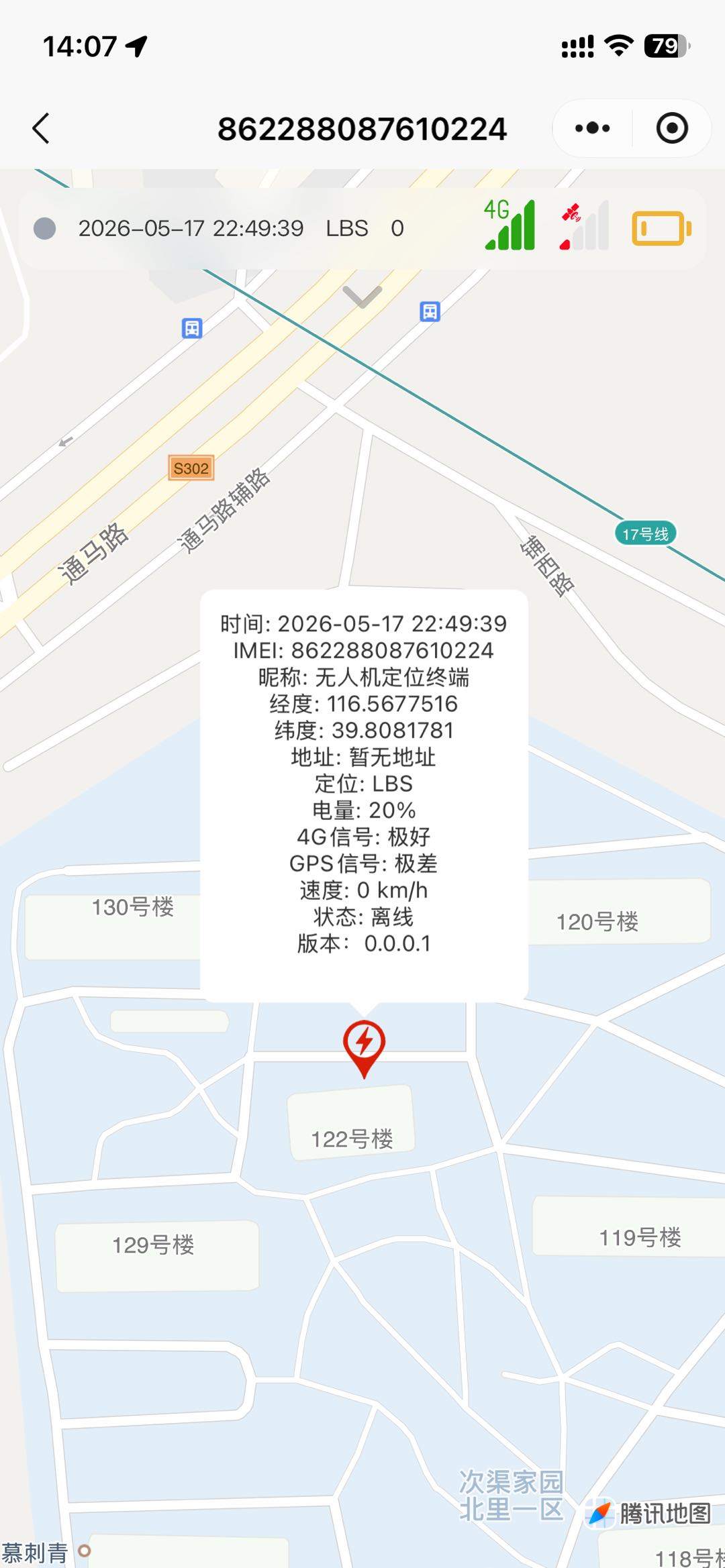

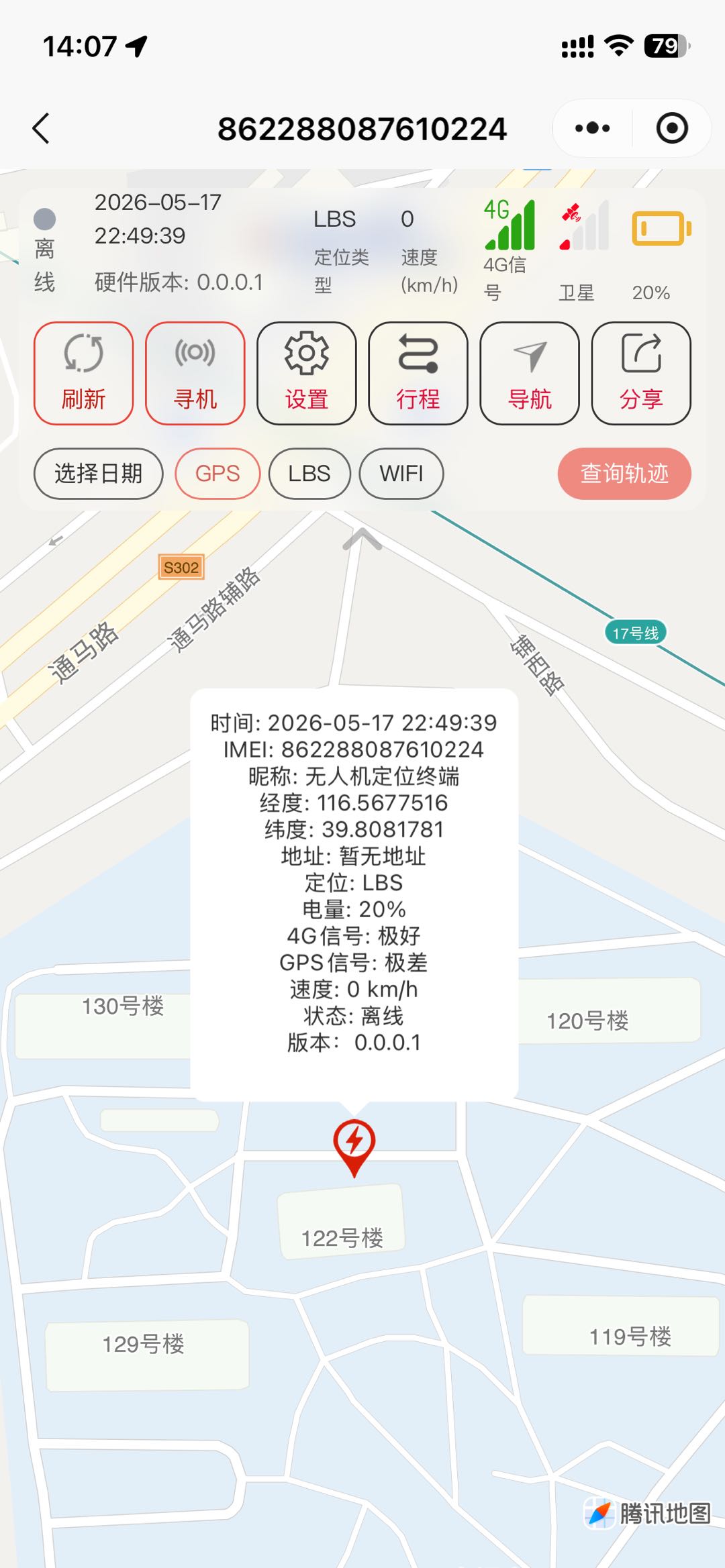

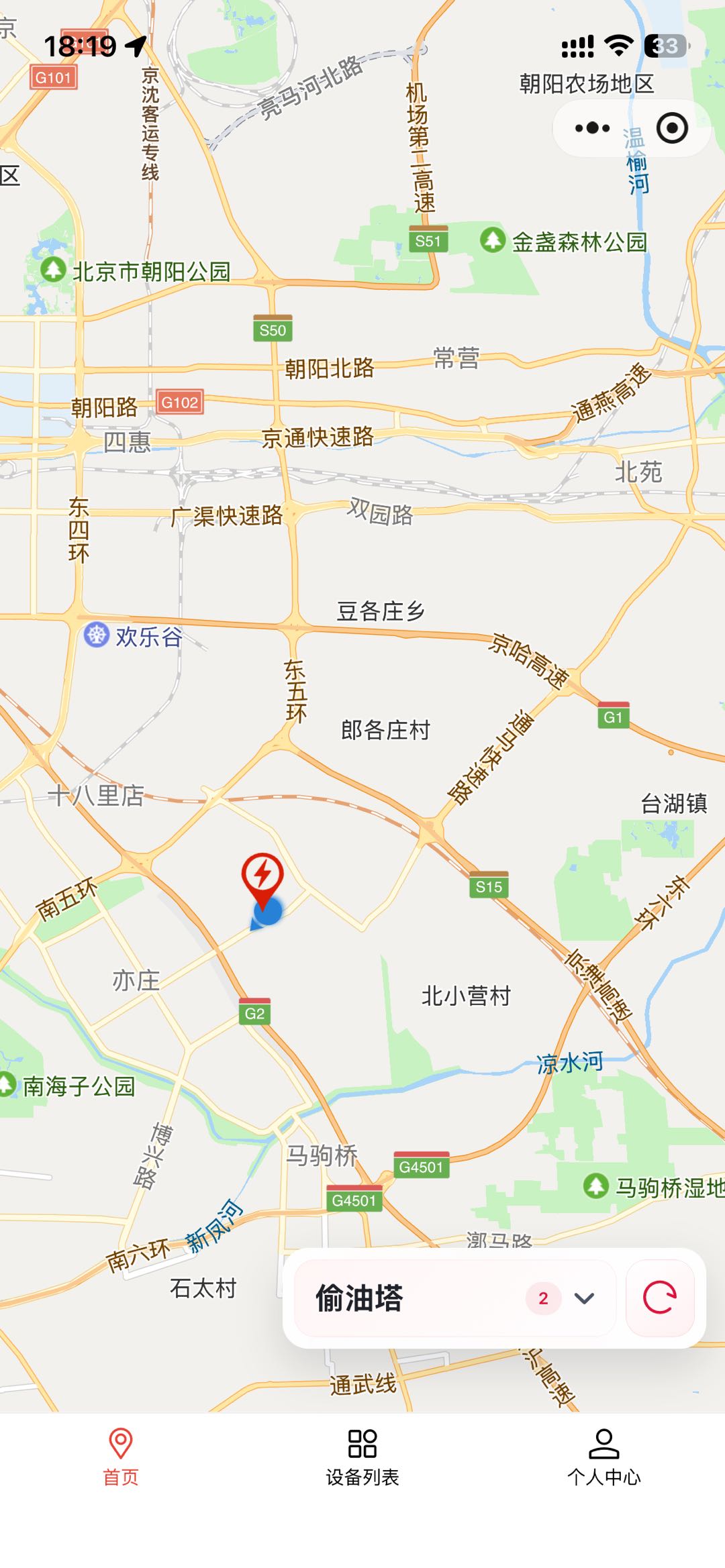

“设备列表”tab栏，点击对应的设备，进入设备详情。查看定位时间、定位源、电量、经度、纬度、版本。以及地图定位坐标：(如果设备当前休眠，修改设备模式为性能模型，然后按一下开机按钮)

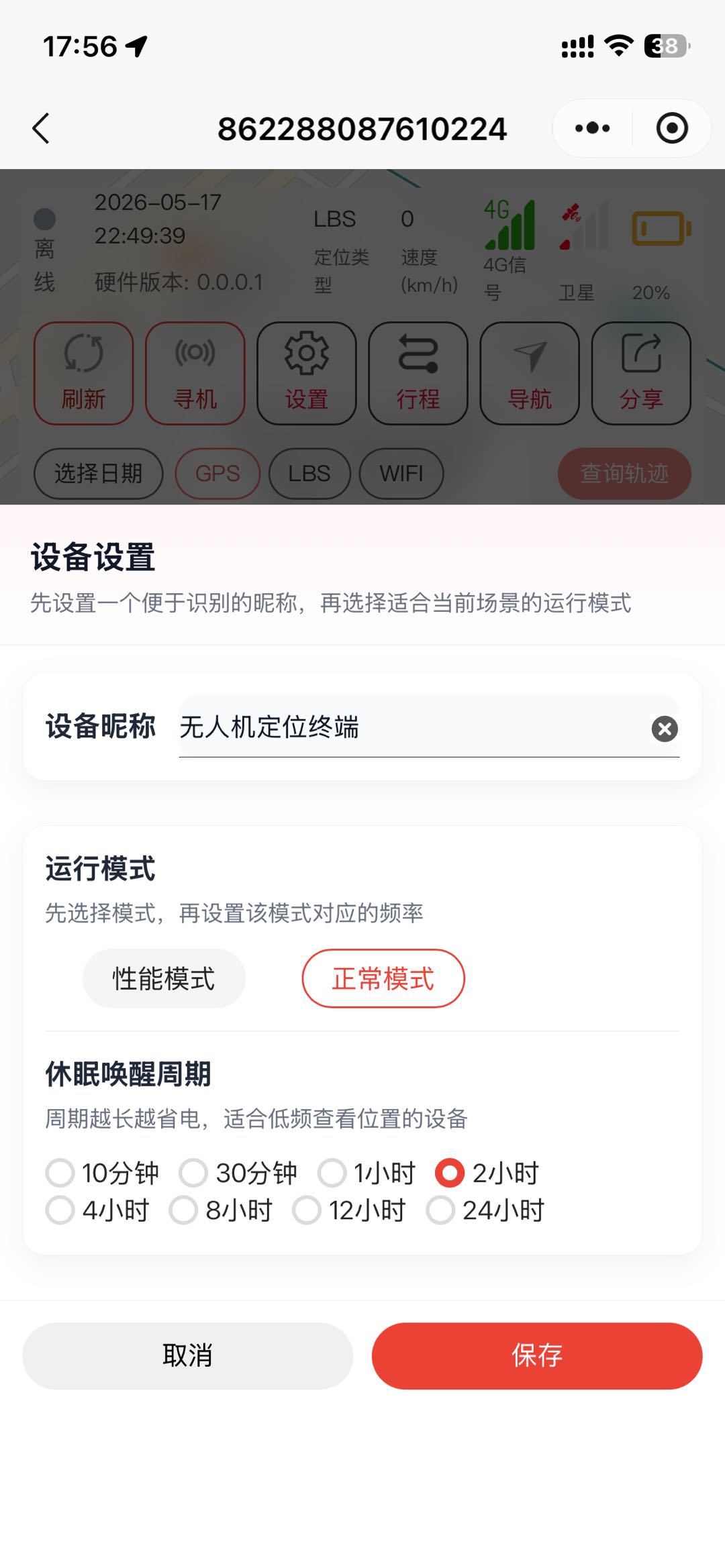

1.3.2修改昵称和设备模式设置
设备详情点击“设置”按钮：

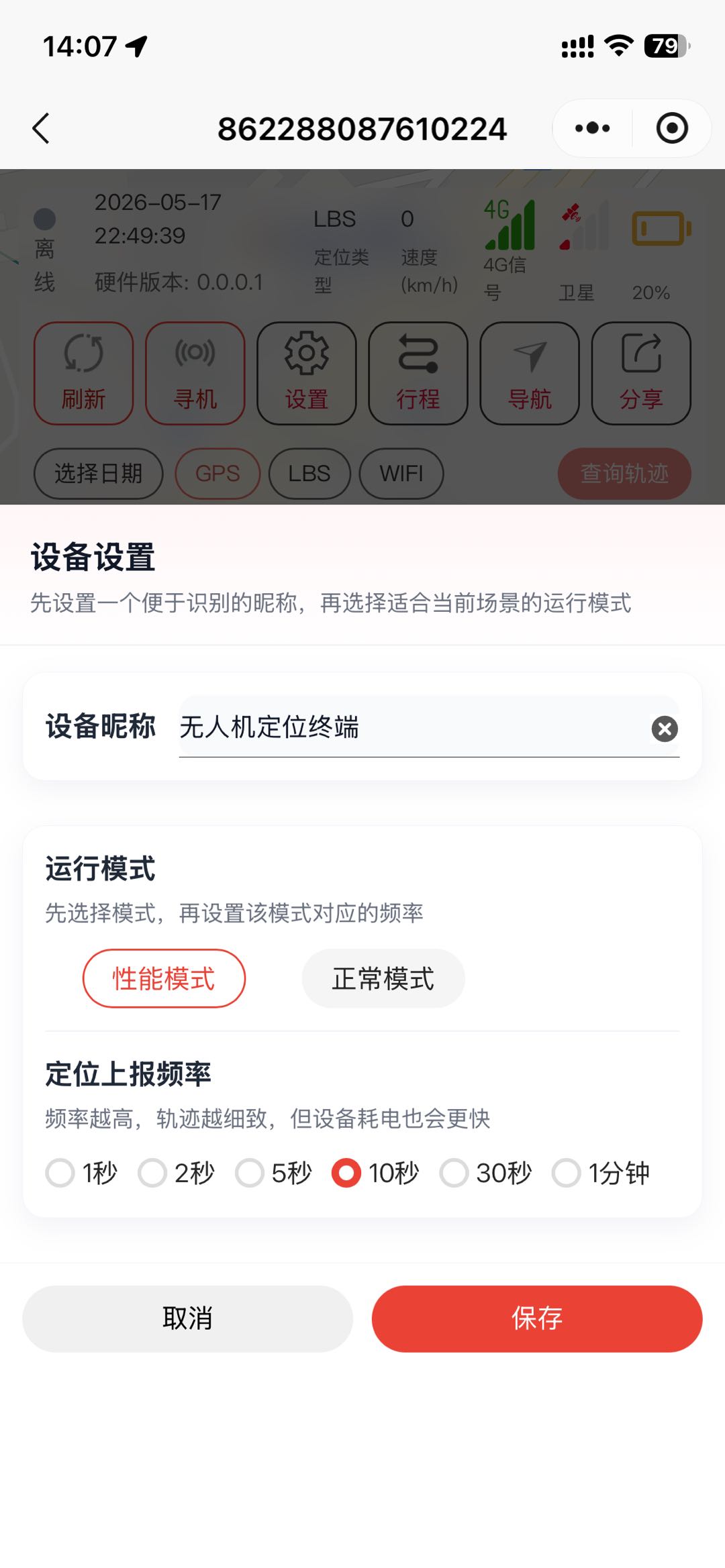

- 设备昵称：可以给设备取一个昵称，可以自行修改；
- 运行模式：性能模式和正常模式；性能模式下的定位频次支持1S到60S可选；正常模式，设备休眠唤醒，唤醒频次支持10分钟到24小时可选；
1.3.3行程查看

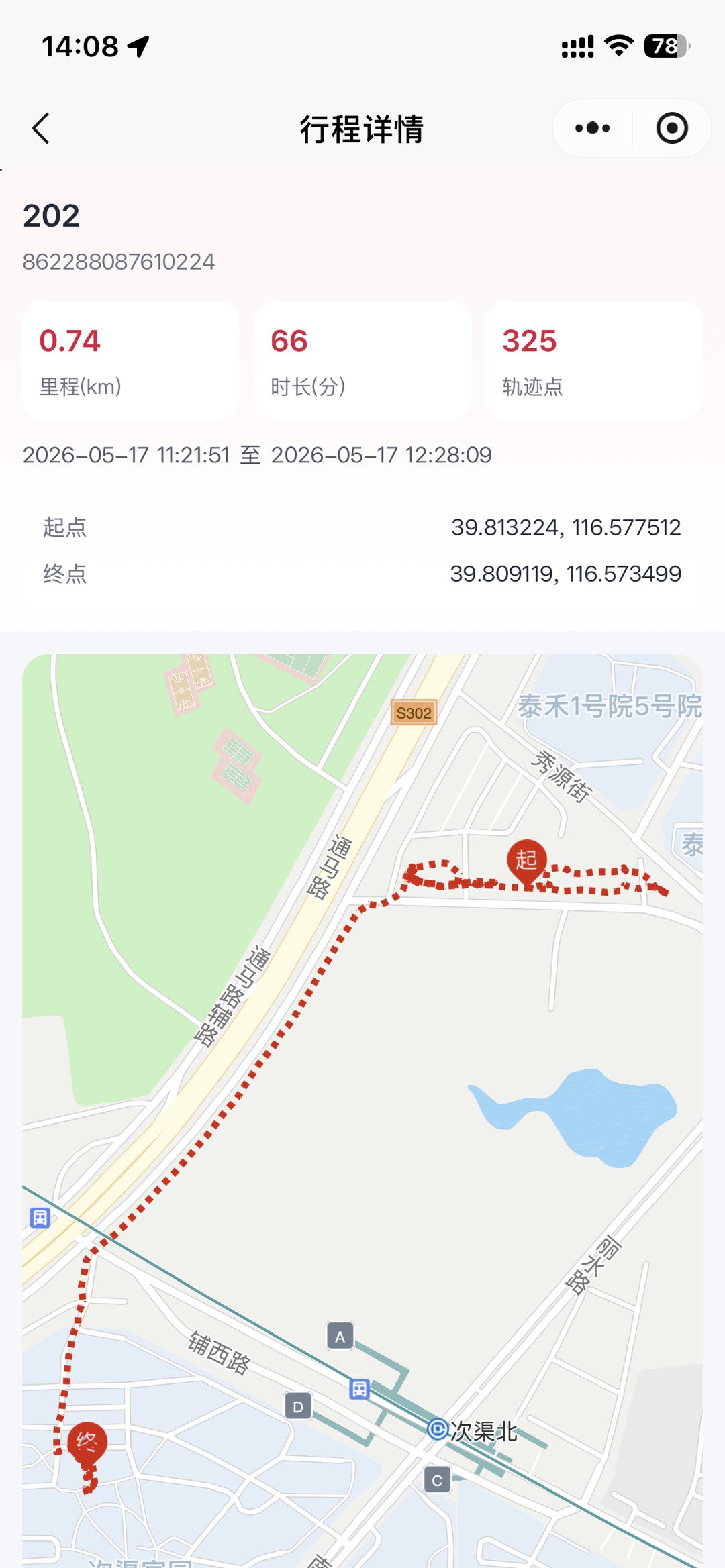

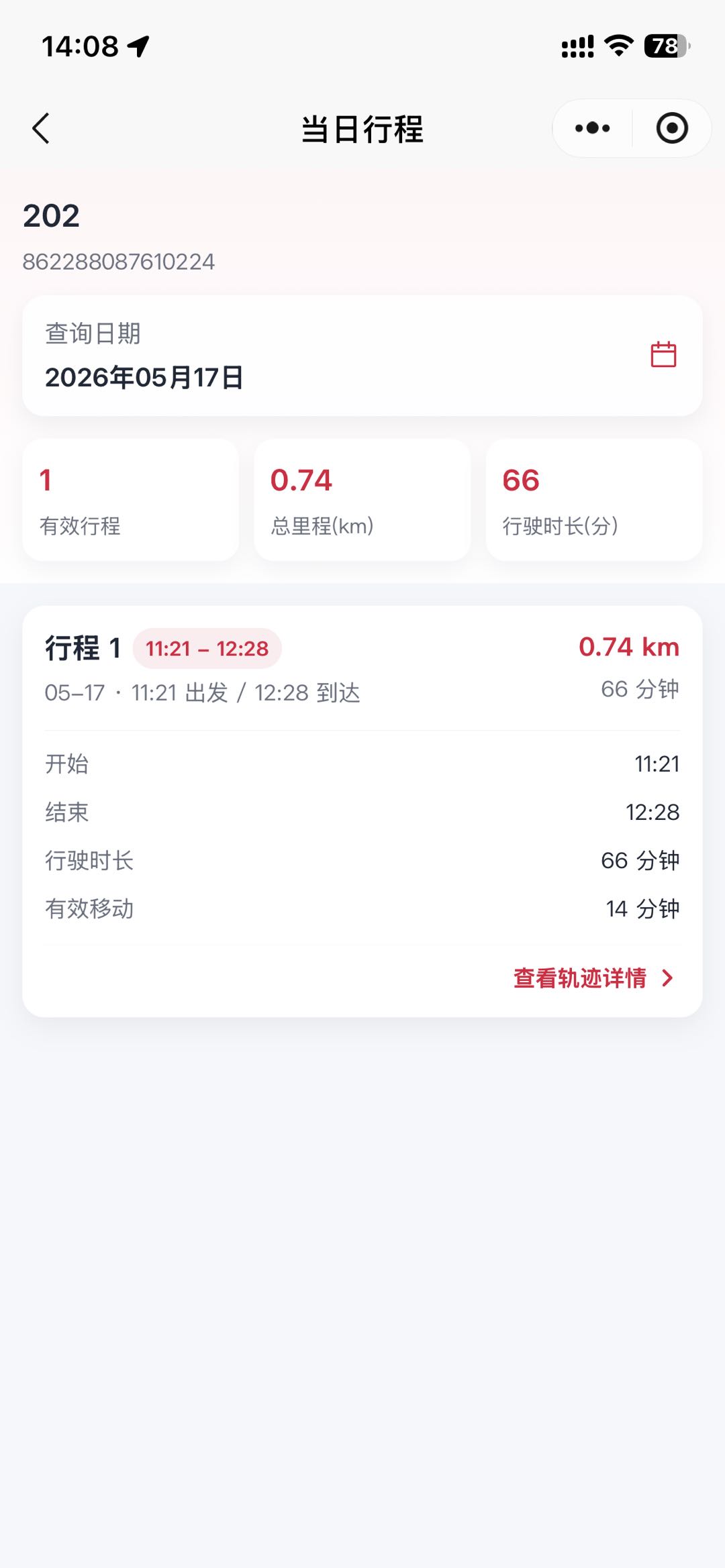

设备详情点击“行程”按钮，跳转到行程列表界面，可自行选择日期查看当天的行程轨迹，点击“查看轨迹详情”可以在地图上查看行程；
1.3.4设备导航

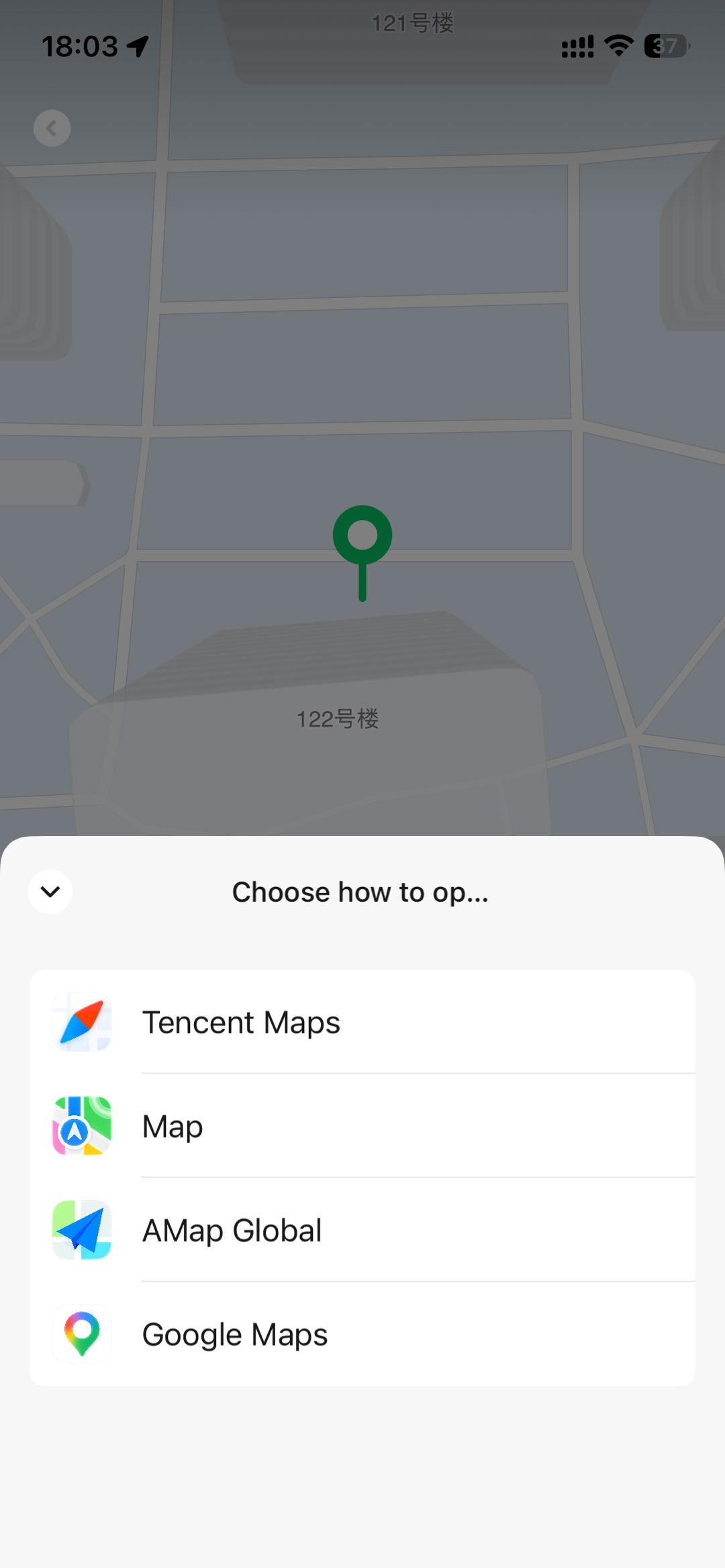

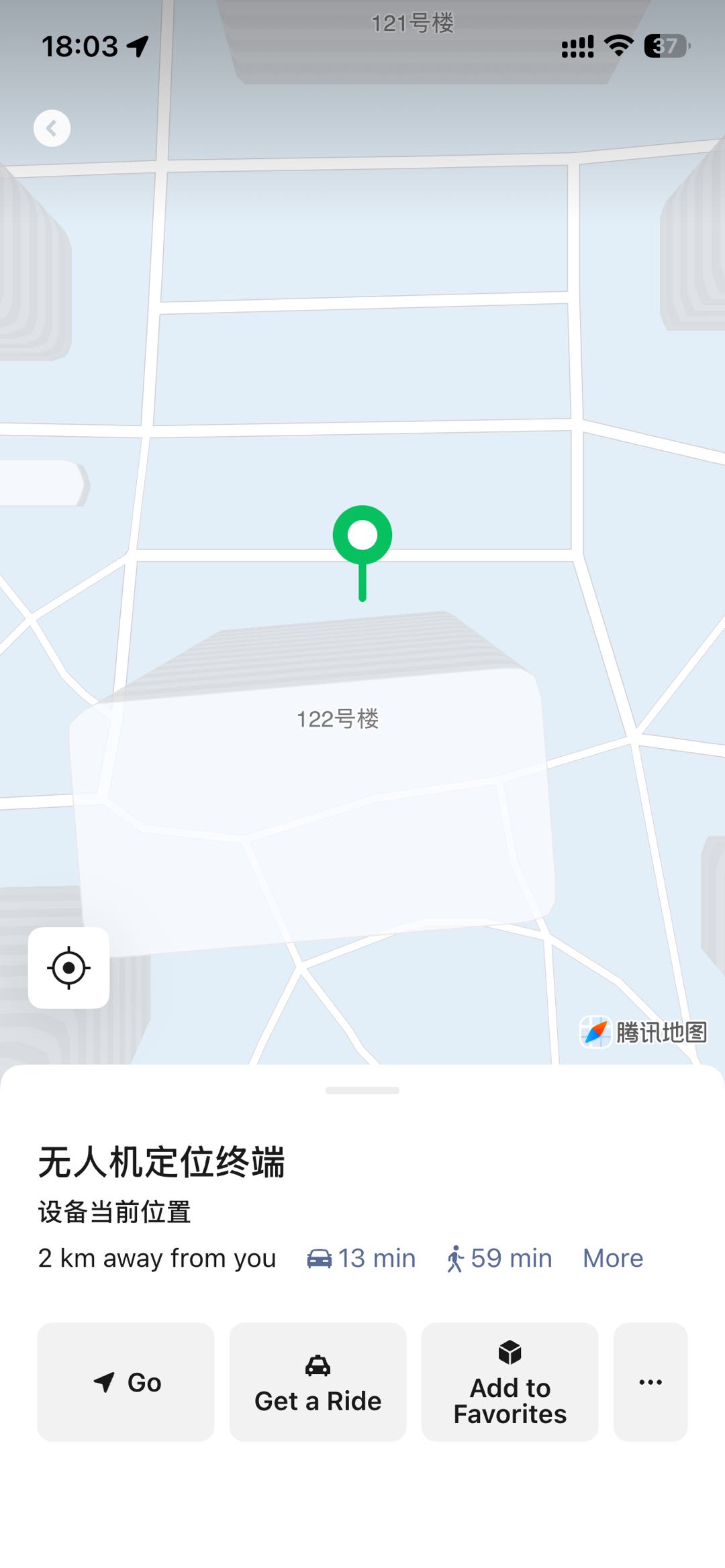

设备详情点击“导航”按钮，跳转地图界面，根据自己需要可以选择对应的地图导航到设备；
1.3.5设备分享

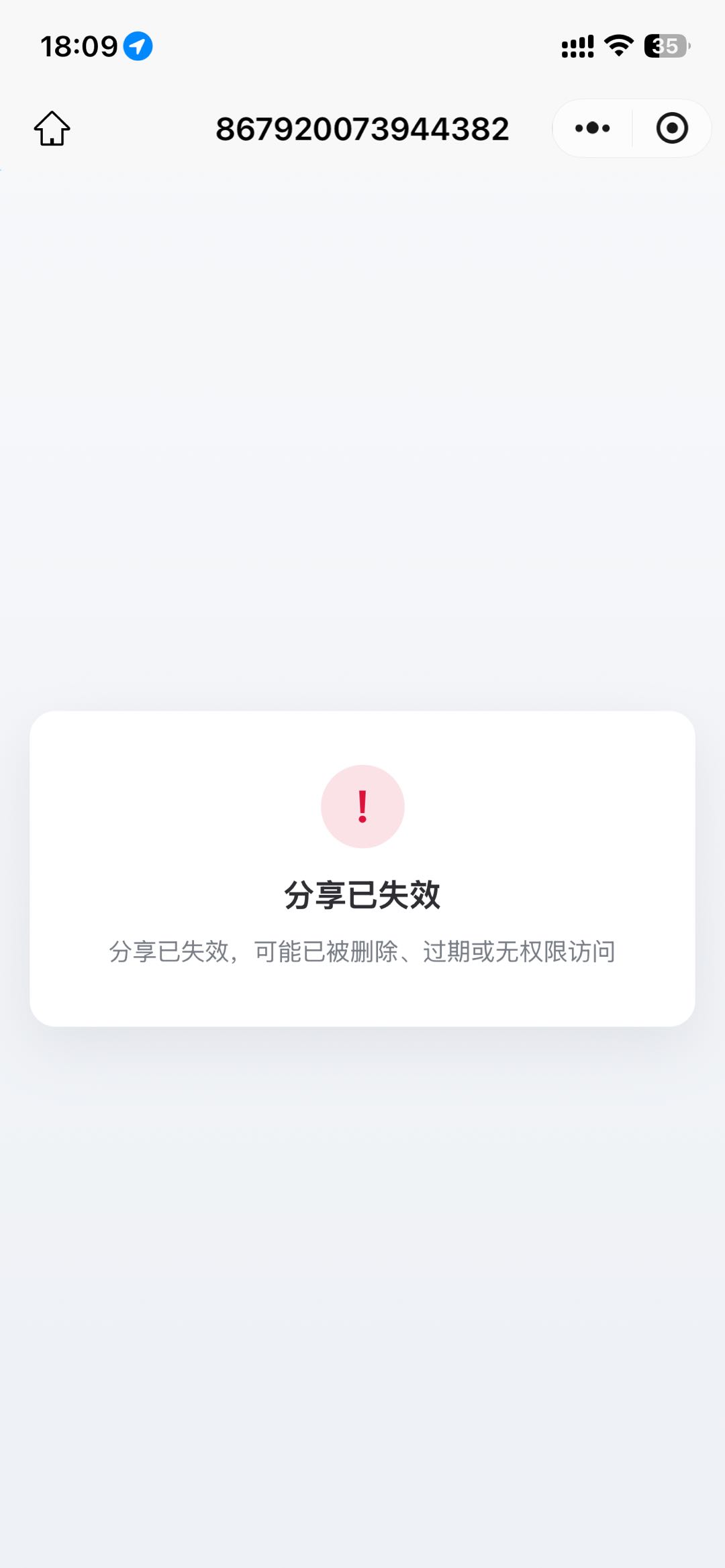

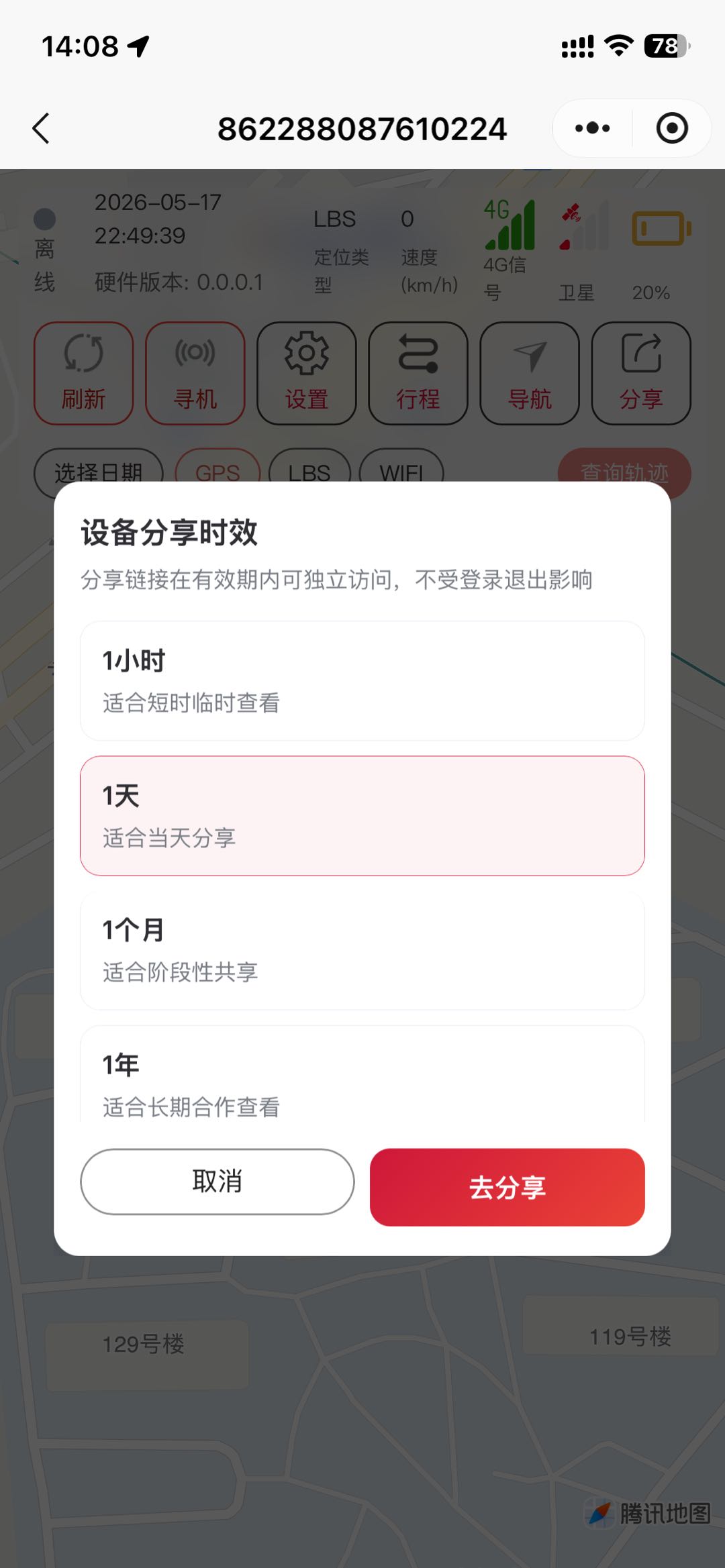

设备详情点击“分享”按钮，弹框可选设备分享时效(1小时到永久可选)，点击“分享”可分享给微信好友，好友不用登录即可查看设备定位情况；设备分享时效过期后，设备位置不可查看，若在期间想取消分享，可以在【个人中心】的【分享记录】中删除对应的分享，对应分享会失效；
1.3.6设备轨迹

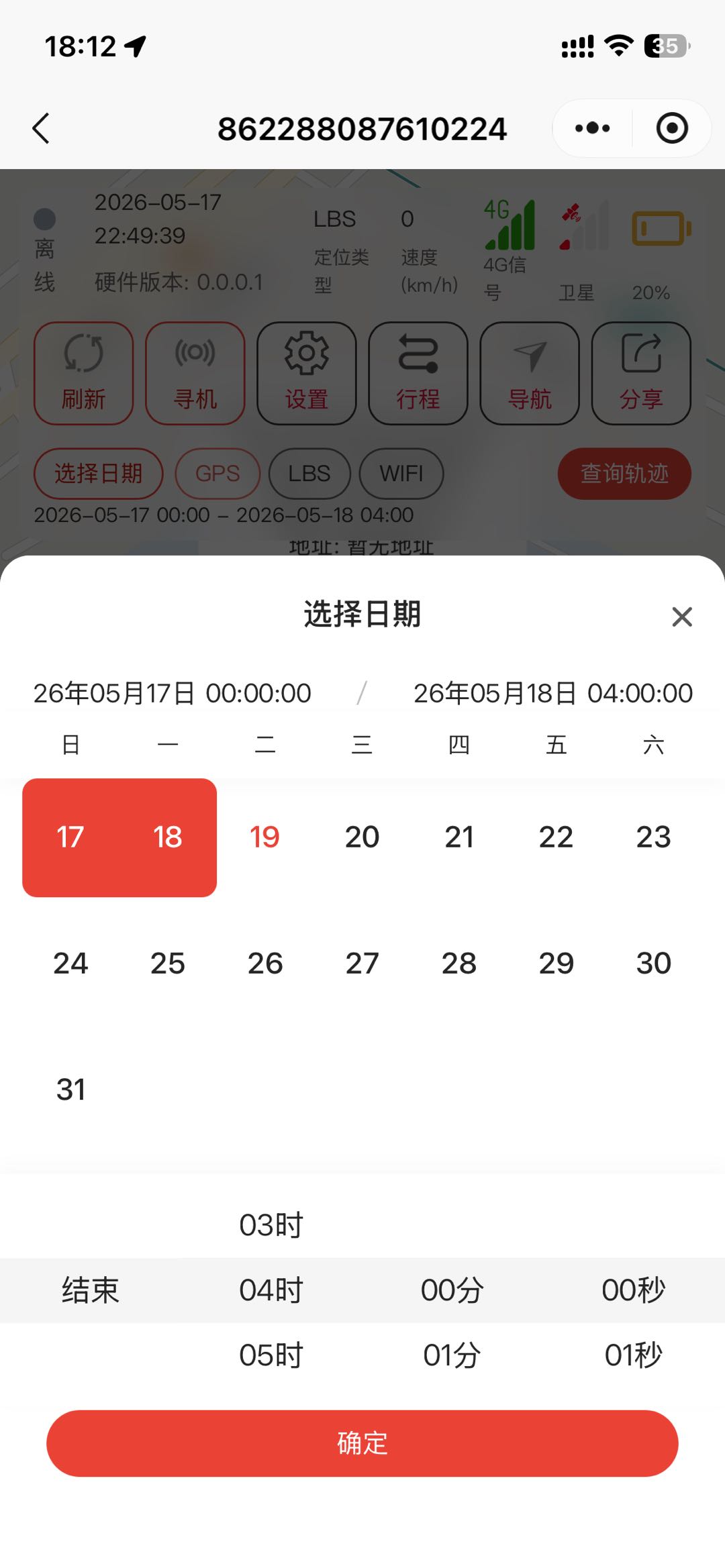

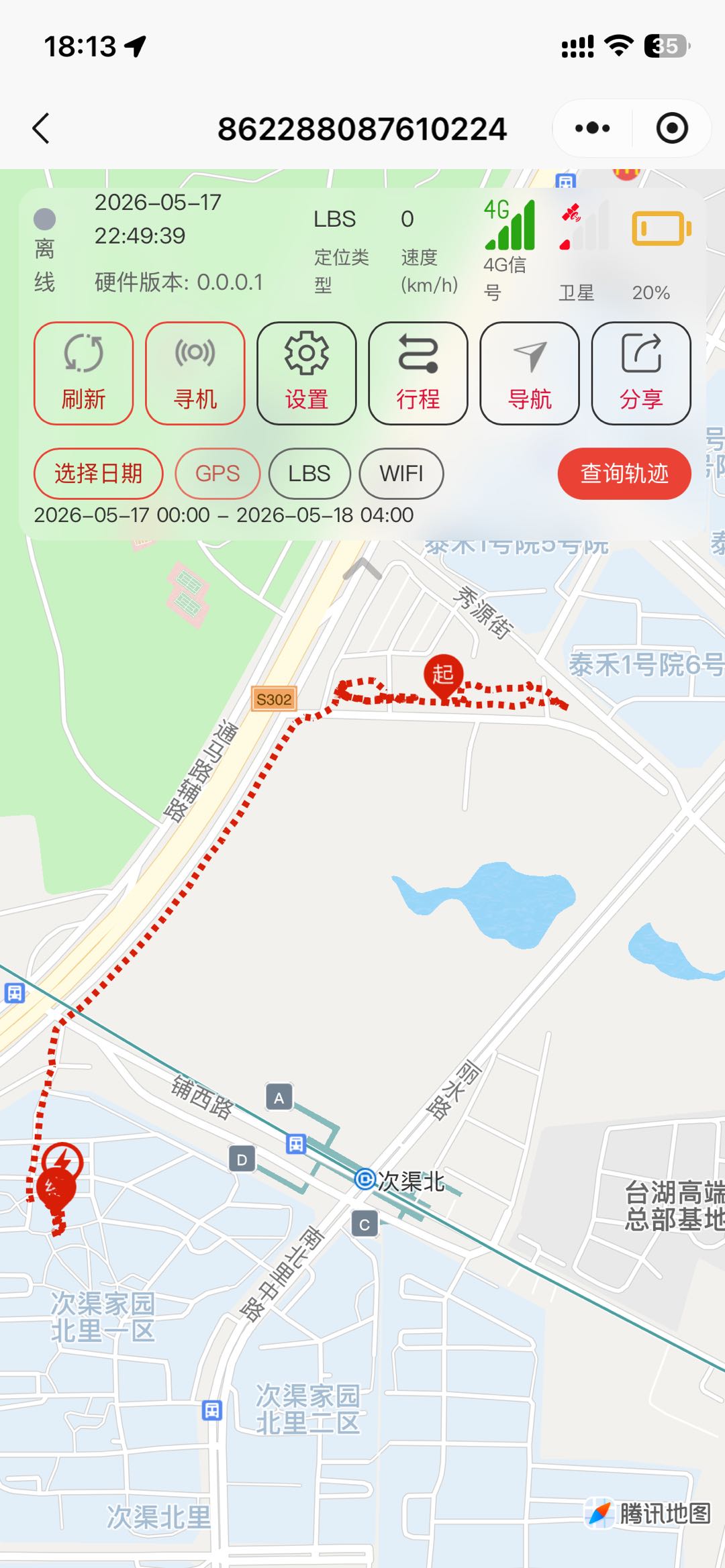

设备详情点击“选择日期”，选择开始和结束时间，然后选择定位类型（默认GPS，可选LBS/WIFI），然后点击“查询轨迹”按钮，可以查看设备的轨迹；
1.3.7设备分组

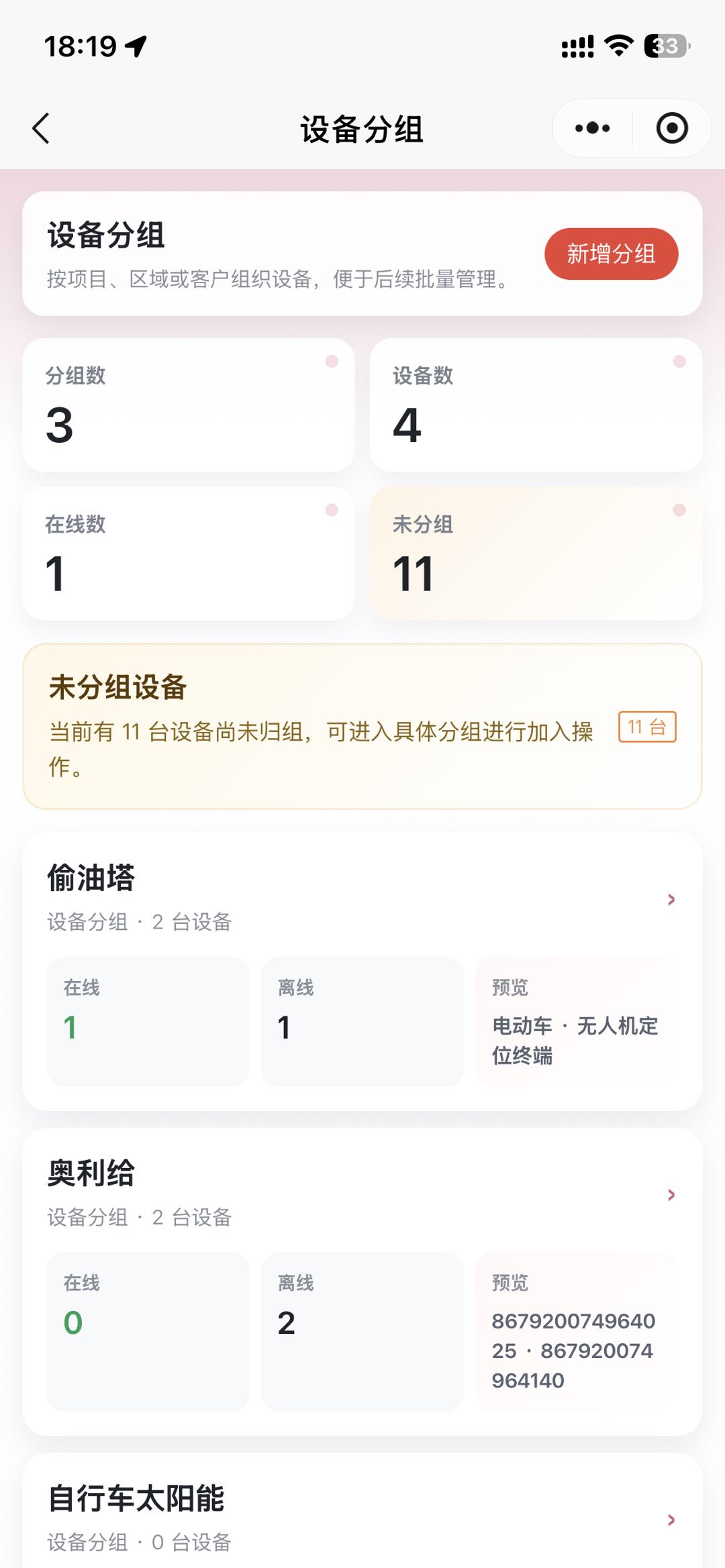

点击“首页”的tab栏，右下角可以切换分组，查看每个分组下的设备定位；可以在“个人中心”的“设备分组”进行设备分组的创建，设备的编排；
二、硬件技术指标
| 内容 | 规格 |
|---|---|
| 硬件平台 | 4G Cat .1/EC718，合宙Air780EGP |
| 频段 | TDD：B34/B38/B39/B40/B41 FDD：B1/B3/B5/B8 |
| 工作电压 | 5V |
| 工作电流 | 70毫安 |
| 待机电流 | 30ua |
| 定位方式 | GPS定位+北斗+基站定位+WiFi |
| 定位误差 | GPS<10米，基站<1000米，WIFI<500米（定位误差与设备所在区域地形及时间等有关) |
| 捕获灵敏度 | -148dBm |
| 跟踪灵敏度 | -167dBm |
| GPS天线 | 红心天线 |
| 通信网络 | 4G全网通 |
| 通讯方式 | UDP/TCP/MQTT根据通信协议而定 |
| GPRS | 合宙 |
| 冷启动 | ≤30S |
| 热启动 | ≤1S |
| 工作温度范围 | -20℃~60℃ |
| 温度范围 | -20℃~60℃ |
| 电池 | 无内置电池 |
| 电池工作时间 | 无内置电池 |
| 防拆卸方式 | 无 |
| 尺寸 | 37x20x15mm |
| 重量 | 18g |

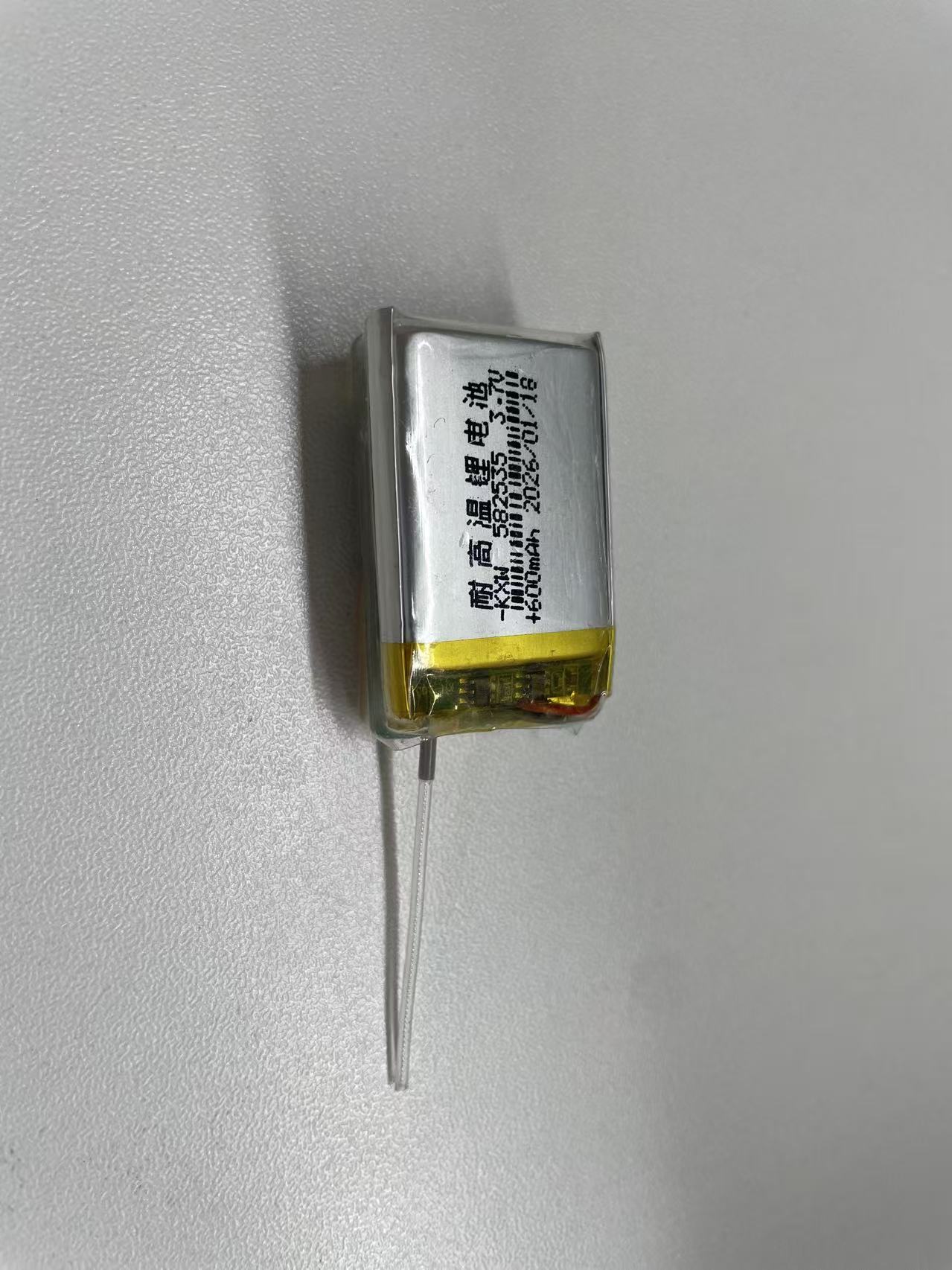

| 锂电池 | 600毫安(如果在汽车内使用，请一定要把锂电池拔下来，定位主板直接用车内USB供电) |
三、产品特征
- 产品体积长方形
- 不支持插拔卡（贴片 SIM 卡）
- 智能省电，休眠功耗低至几十微安
- 支持GPS定位+北斗+基站+WIFI多重定位
- 抗低温能力强-20度
- 上线速度快，每天正常唤醒工作10秒左右完成上线动作；
- 软、硬件多重保护，防止整机异常
- 支持小程序远程设置参数
- 支持远程实时控制设备寻机、刷新、模式设置 (性能模式下)
- 支持远程查询设备每次上线的详细规则状态以及异常数据分析
四、产品功能说明
| 功能明细 | 功能说明 | 参数设置 |
|---|---|---|
| 性能模式 | 高频率自动定位，连续定位TBD上报1次位置信息 | TBD：1秒、10秒、15秒、30秒、1分钟 |
| 正常模式 | 普通频率自动定位，每隔固定时间TBD上报1次位置信息 | TBD：10分钟、15分钟、30分钟、1小时、2小时、8小时、12小时、24小时 |
五、产品安装操作流程
设备安装：
- 检查设备：查看设备外观是否良好，相关配件是否齐全。
- 安装SIM卡：打开设备将SIM卡放入卡座。请避免用力过度损坏卡座，且不要在设通电的状态进行插拔SIM卡，请确保为移动SIM卡且具备上网功能。贴片卡无需以上操作。
- 插上电池，给电池充电即可。
- 如果在汽车内使用，请一定要把锂电池拔下来，定位主板直接用车内USB供电！！！ 注意事项：
- 尽量选择绑带安装，以防随时携带遗漏；
- 固定好安装位置，可以将固定到外壳的固定口；
- 选择干燥的位置，选择不易进水的位置确保持终端的干燥，有冷凝水积聚在终端内部严重影响产品的使用寿命；
- 避免与发射源放在一起，如车内影音、倒车雷达和对讲等电子设备，防止干扰；
- 设备内置GSM天线及GPS天线，安装时应确保接收面向上（朝向天空），且上方无金属物遮挡，否则可能会削弱天线信号，造成设备工作异常。 建议安装位置：
- 天线朝上的位置
六、故障排除与保修服务

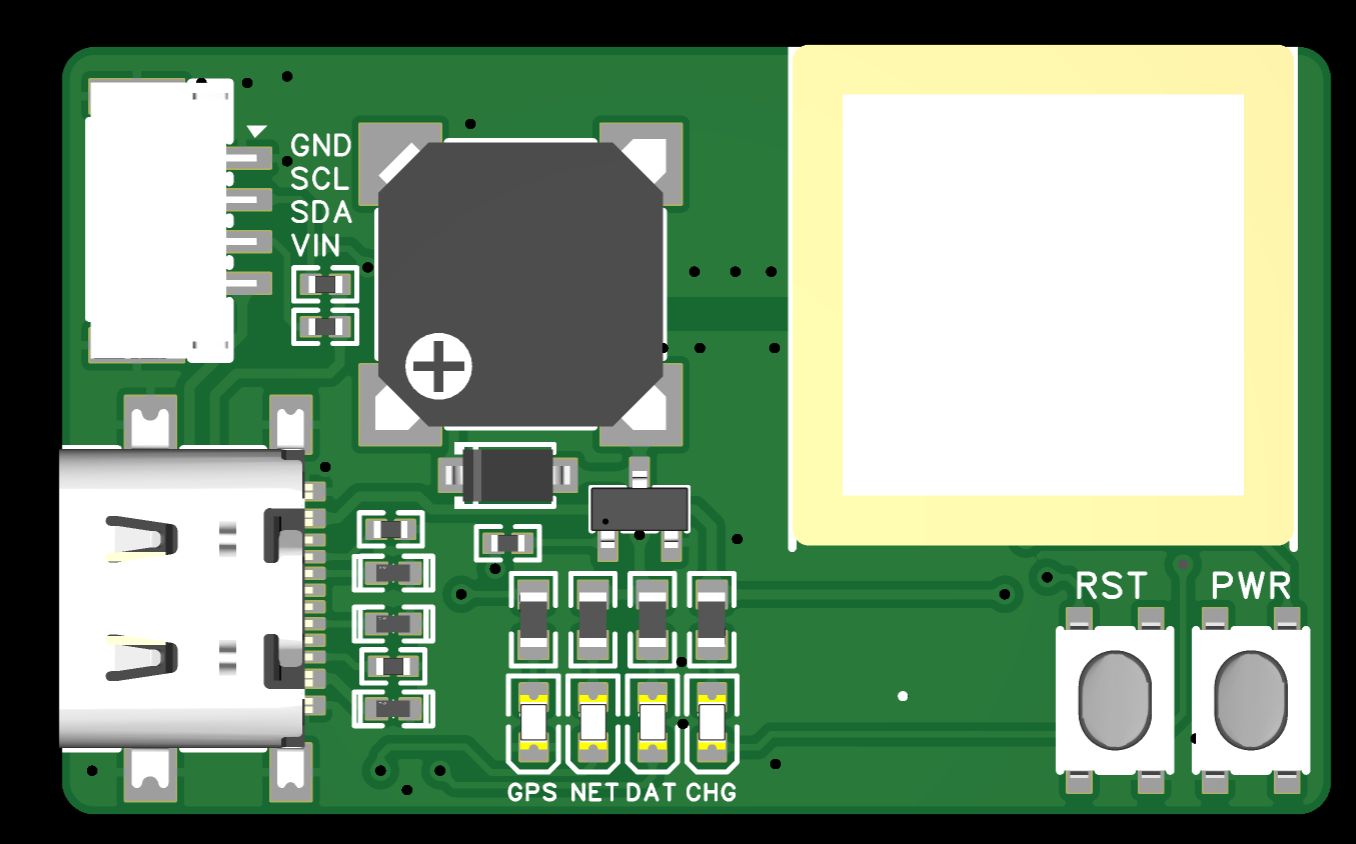

| 指示灯类型 | 指示灯状态 |
|---|---|
| 指示灯-GPS（绿色） | 搜到卫星后1s闪烁一次 |
| 指示灯-NET（蓝色） | 网络正常时3s闪烁一次；网络异常时常亮 |
| 指示灯-DAT（绿色） | 每上传一次数据闪烁一次 |
| 指示灯-CHG（红色） | 充电状态常亮，充满熄灭 |
| 常见问题 | 故障描述 | 解决方案 |
|---|---|---|
| 定位信号不好 | 在接收不良的区域使用终端，如高楼底下或地下室等，无法有效接收卫星电波 | 在信号良好的地方使用终端 |
| 无法开机 | 反复插拔电池和插入USB开关机，指示灯不亮 | - |
| 无法连接网络 | SIM卡没装好 | 检测SIM卡.重新安装 |
| SIM卡金属面有污物 | 请用干净的布擦拭 | |
| SIM卡损坏或无效 | 请更换有效SIM卡联系服务商 | |
| 超出GSM服务区域 | 请移到网络服务供应商服务区域 | |
| 信号弱 | 请移信号强的地方重试 | |
| 查不到定位信息 | SIM卡没开通GPRS业务 | 请联系网络服务供应商开通GPRS业务 |
| SIM卡欠费 | 充值费用 | |
| 发送指令修改模式，设备无变化 | 此时设备不在线 | 下次设备在线时重新发送指令，或将设备模式切换为性能模式，性能模式下设备一直在线； |
| 发送指令不回复 | 请确保终端能正常连接网络并且是唤醒状态 |
七、保修售后服务
- 本产品自安装之日起，享受一年保修服务。保修期内属非人为因素或产品质量造成的设备损坏，请及时与代理商联系。
- 对客户私自拆动或不可抗力（如人为摔坏，插拔物联网卡）造成的损坏不予维修。
- 保修只适应于本IMEI号的机子，产品IMEI号被撕去或模糊不清有偿维修。
- 保修期满后，由于使用造成的产品损坏、故障，但需要收取维修材料成本费。
- 免费为客户提供产品的购买、使用、安装等咨询及技术服务。
八、平台费用相关
平台免费，物联网卡流量100M/月。
九、注意事项
- 电子类产品请注意防水。
- 设备的USB充电线直流5V。安装时应先确定用户的电源系统是否在此范围内，超过终端最大电压会使终端损坏。
- 当环境温度超过终端正常工作温度范围时，建议断电。
- 遇到异常情况，请不要自行修理。因连接非原装附件或拔掉各部件之间的连接造成的损坏，厂商不承担责任。
