【JL-AIR780EG】自行车定位器-产品说明书
一、产品介绍
1.1 产品概述
JL-AIR780EG是一款基于合宙Air780EG模组的自行车定位器，支持LTE Cat.1+GNSS通信，内置北斗+GPS双模卫星定位功能，同时支持LBS基站定位，休眠功耗低至约10uA，支持二次开发。
嘉立创开源硬件平台地址：https://oshwhub.com/gbn2333/bicycle-locator-air780eg
1.2 主要特点
- 高精度定位：支持北斗+GPS双模卫星定位，卫星定位误差约5米，支持LBS基站定位作为补充
- 超长续航：平台支持10分钟-24小时上传一次位置信息，用户可自定义休眠时间，500mAh电池可续航约1个月
- 防水设计：外壳采用防水设计，可使用绑带安装至自行车任意位置
- 便捷管理：用户授权后可自行接入设备，支持卫星地图与轨迹回看
- 多平台支持：支持精灵云、阿里云、OneNET和自建服务器四种平台接入方式
1.3 应用场景
- 自行车防盗追踪：安装在自行车上，可实时追踪车辆位置，防止被盗或便于找回丢失的车辆
- 户外运动管理：记录骑行路线和轨迹，帮助用户分析运动数据，优化骑行体验
- 车队管理：适用于自行车租赁、共享单车或骑行俱乐部的车队管理，统一监控多辆车的位置和状态
- 物流配送：用于自行车快递、外卖等配送场景，实时监控配送人员位置，提高配送效率和管理水平
1.4 技术规格
| 内容 | 规格 |
|---|---|
| 硬件平台 | 4G通信+GNSS定位模组 Air780EG |
| 处理器平台 | 移芯EC618 |
| 网络支持 | LTE Cat.1，3GPP Rel.13 |
| 定位系统 | 北斗+GPS双模卫星定位+LBS基站定位 |
| 定位精度 | 卫星定位约5米 |
| 休眠功耗 | 约10μA |
| 首次搜星时长 | 约40秒 |
| 电池规格 | 支持500mAh锂电池（可选配更大容量） |
| 工作温度范围 | -20℃~60℃ |
| 防护等级 | 防水设计，适合户外使用 |
| 安装方式 | 绑带安装，适合自行车等设备 |
二、使用说明
2.1 外观概览
JL-AIR780EG自行车定位器采用紧凑型设计，外壳防水，适合在各种户外环境中使用。设备主要组件包括：
- 主控模块：Air780EG 4G+GNSS双模模组
- 电池模块：500mAh锂电池（可选配）
- 天线系统：有源GNSS天线和4G通信天线
- SIM卡插槽：支持标准SIM卡
- 电源接口：用于充电和外部供电
- 绑带：用于固定设备到自行车
2.2 设备安装
2.2.1 安装准备
- 检查设备外观是否完好，配件是否齐全
- 准备符合要求的SIM卡（支持4G网络，有足够流量）
- 准备设备专用充电线（DC 5V）
2.2.2 SIM卡安装
打开设备外壳，将SIM卡正确插入SIM卡座。注意在断电状态下进行插拔操作，避免损坏设备。
2.2.3 安装方式
- 绑带安装：使用设备配备的绑带将定位器固定在自行车合适位置
- 天线朝向：确保设备的卫星天线朝上，以获得最佳的卫星信号接收效果
2.2.4 安装注意事项
- 设备应安装在干燥、通风的环境中
- 避免安装在强电磁干扰源附近
- 避免安装在高温、高湿的环境中
- 确保安装牢固，防止骑行过程中松动或掉落
- 天线朝上安装以获得最佳定位效果
2.3 小程序使用指南
2.3.1 登录小程序
使用微信搜索并打开《硅基闪电+》小程序，使用注册手机号登录，初始密码为qwe123..。
2.3.2 设备添加
- 确保设备已正确安装SIM卡并开机
- 在小程序首页点击"添加设备"按钮
- 输入设备IMEI号进行添加（IMEI号通常位于设备标签或包装盒上）
- 为设备命名并选择设备分组
- 点击"完成添加"按钮
2.3.3 设备监控
- 在小程序首页点击已添加的设备进入设备详情页

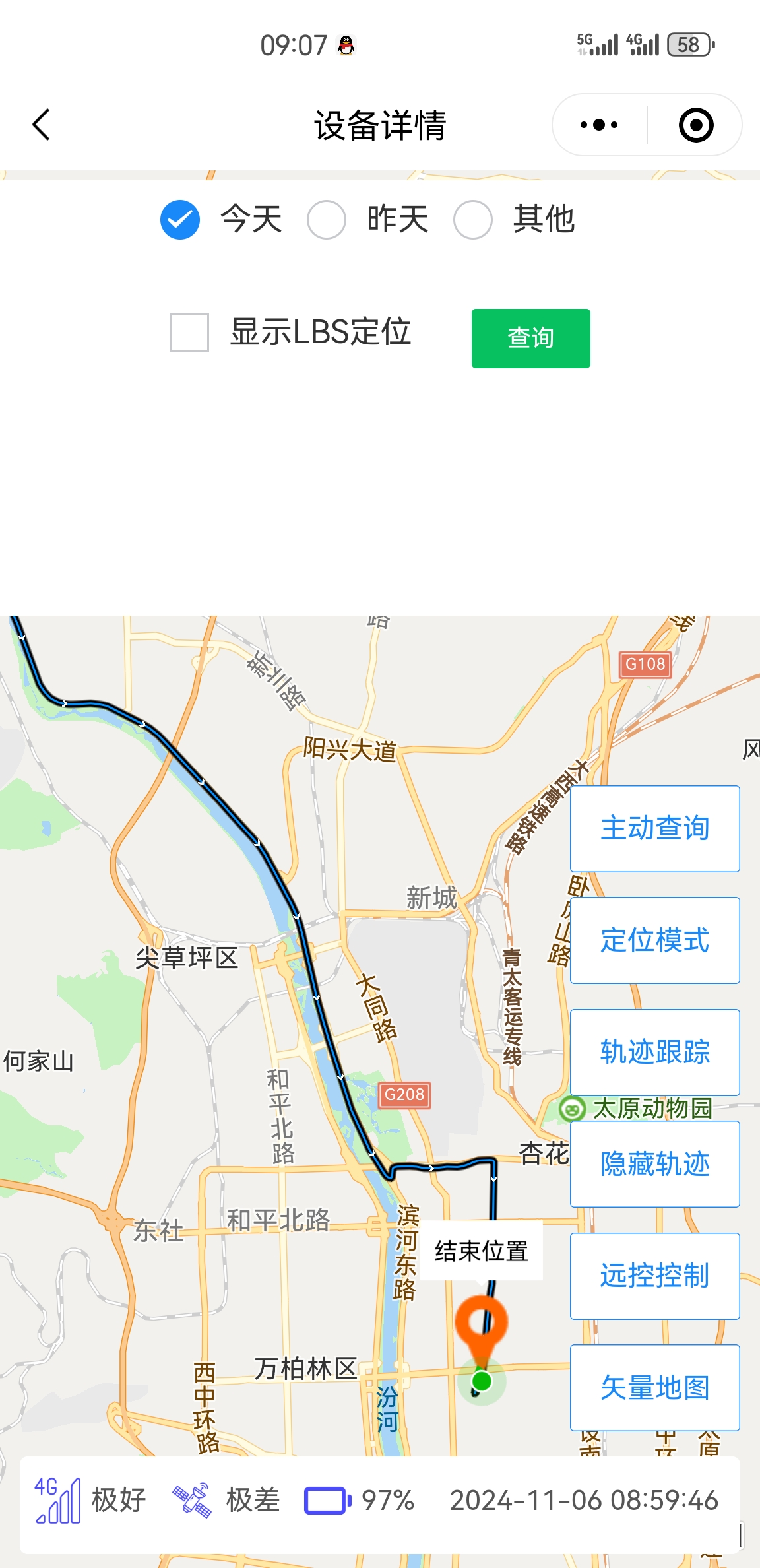

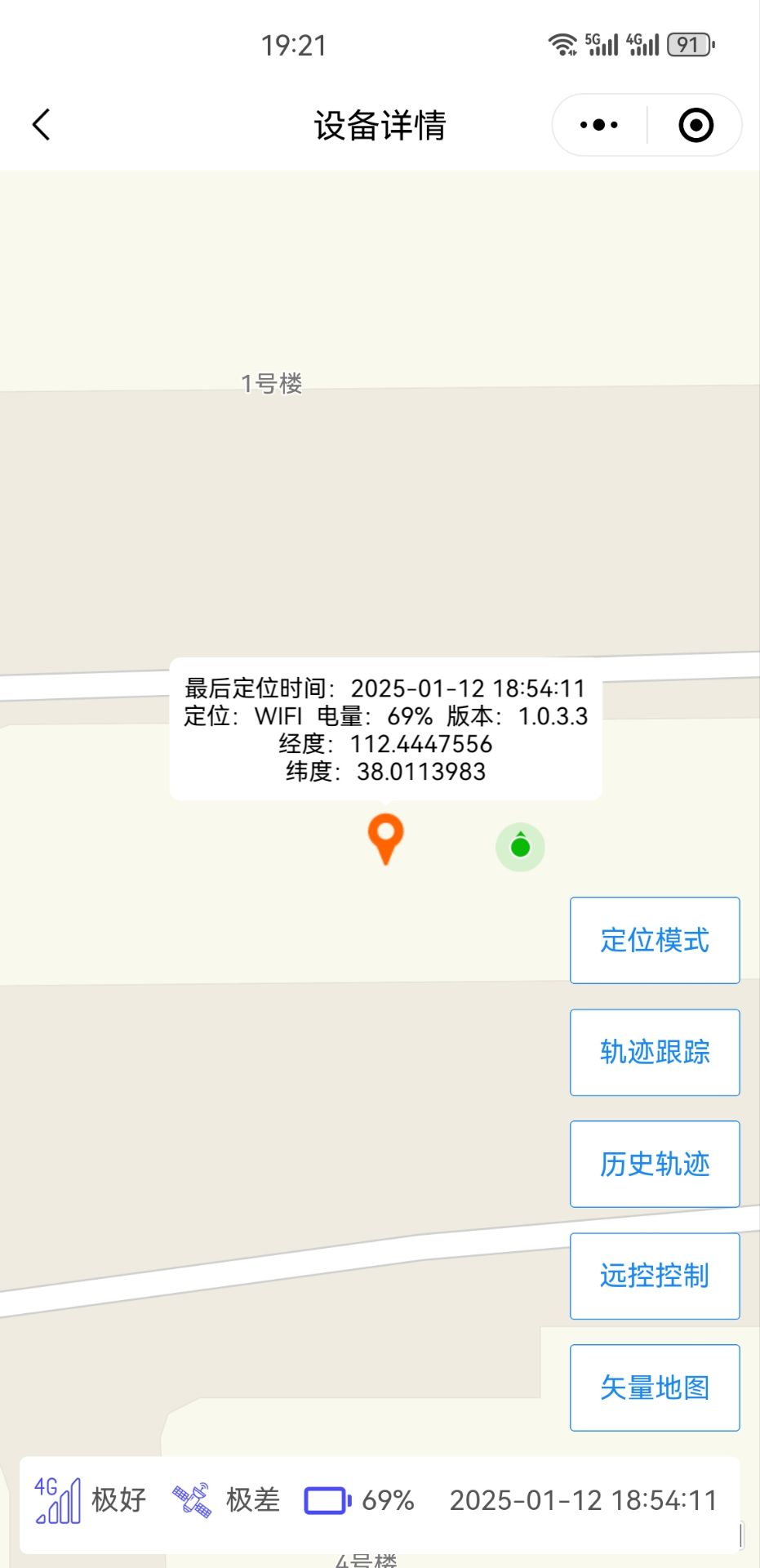

- 在设备详情页可以查看当前位置信息、设备电量、信号强度等

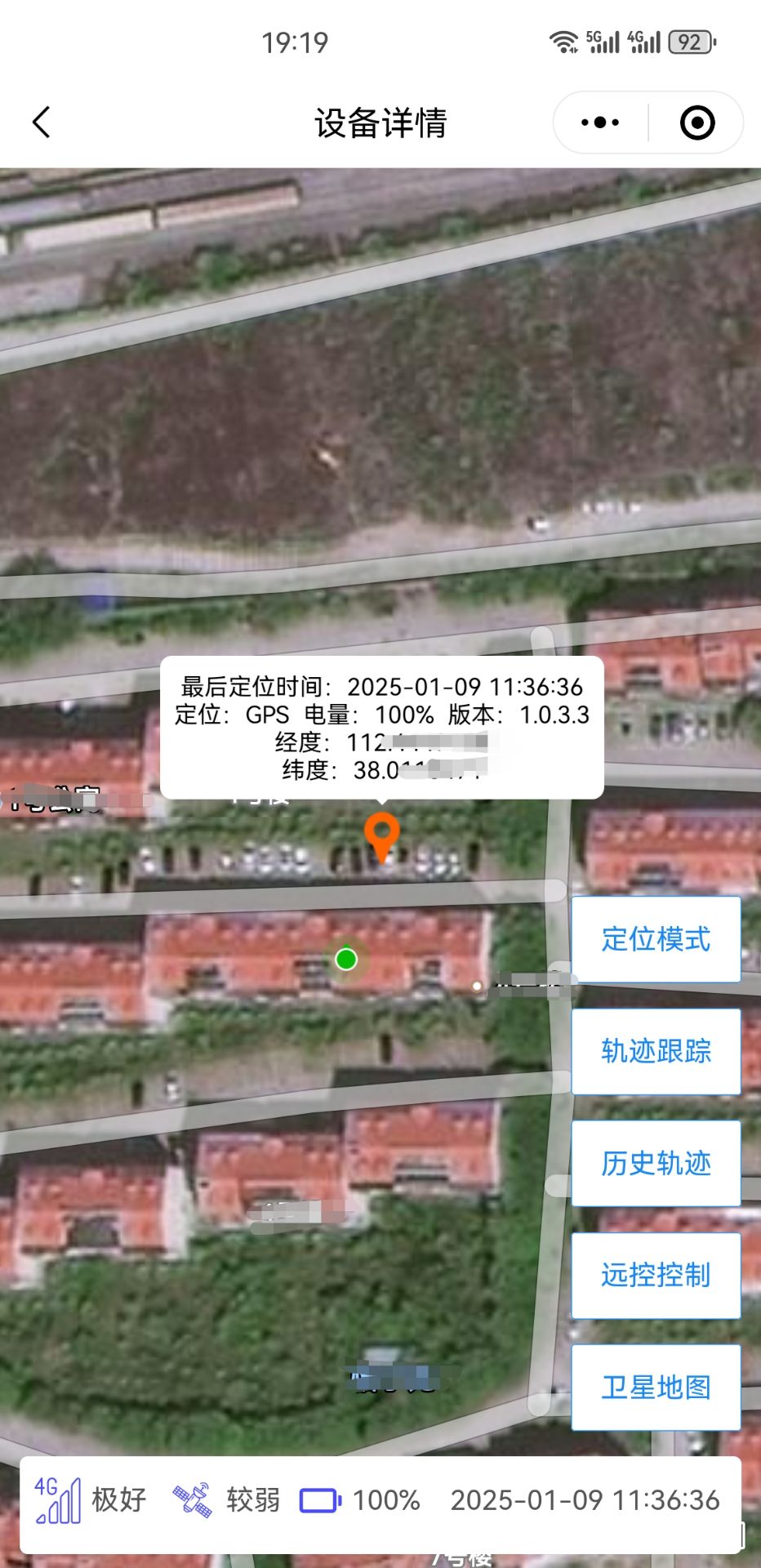

- 支持切换地图视图（卫星地图/普通地图）
- 可查看设备历史轨迹和停留点信息
2.4 设备功能操作
2.4.1 多模定位功能
- 北斗+GPS双模卫星定位：支持全球卫星导航系统，定位精度约5米
- LBS基站定位：作为室内环境的补充定位方式
- 首次搜星时长：约40秒
2.4.2 远程控制功能
- 支持远程唤醒设备
- 支持远程设置参数，如上传间隔时间（10分钟-24小时）
- 支持查看设备电量状态和工作状态
2.4.3 历史轨迹功能
- 支持历史轨迹回放
- 可查询设备在过去一段时间内的移动路径
- 可查看停留点信息
2.5 平台支持与选择
JL-AIR780EG支持多种物联网平台接入，用户可以根据自己的需求选择合适的平台：
- 精灵云(fairycloud)：默认平台，通过小程序《硅基闪电+》管理
- 阿里云(aliyuncs)：支持接入阿里云物联网平台
- OneNET：支持接入中国移动物联网平台
- 自建服务器(privatecloud)：支持接入用户自建的服务器
在projectConfig.lua文件中选择要接入的平台。
三、硬件开发
3.1 硬件概述
JL-AIR780EG是一款基于合宙Air780EG模组的自行车定位器，支持LTE Cat.1+GNSS通信，内置北斗+GPS双模卫星定位功能，同时支持LBS基站定位，休眠功耗低至约10uA，支持二次开发。
3.2 硬件组成
3.2.1 主控模组
Air780EG是合宙通信推出的LTE Cat.1+GNSS双模通信定位模组，采用移芯EC618平台，支持 LTE 3GPP Rel.13 技术，集成了北斗+GPS双模卫星定位功能，模块采用LGA封装。
3.2.2 天线系统
JL-AIR780EG支持有源、无源GNSS天线。本项目使用有源天线，并使用LNA（低噪声放大器）进行信号放大，增益为传统无源天线信号的6倍以上。
AT2659S是一款具有低功耗、高增益、低噪声系数的低噪声放大器（LNA）芯片，支持L1频段多模式全球卫星定位，可以应用于北斗二代、GPS、伽利略、Glonass等GNSS导航设备中。
3.2.3 电源系统
设备采用了电源切换电路，确保供电稳定。这个电路是一个简单的电源切换电路，通常用于在两个电源之间进行切换，以确保设备在主电源失效时能够无缝切换到备用电源。具体电路组成：
- Q1 (AO3401A)：P沟道MOSFET，用于控制备用电源的通断
- D1 (SS14)：肖特基二极管，用于防止电流从备用电源回流到主电源
- U2 (1N4007W)：整流二极管，用于防止电流从主电源回流到备用电源
3.2.4 电池系统
支持500mAh锂电池，在智能休眠模式下（约10μA功耗）可提供约1个月的续航时间（取决于定位频率）。用户可根据实际需求选择更大容量的电池。
3.3 引脚定义
| 引脚名称 | 功能描述 | 备注 |
|---|---|---|
| VIN | 电源输入 | 可接外部电源或充电接口 |
| GND | 接地 | |
| VBAT | 电池接口 | 连接锂电池 |
| GNSS_ANT | GNSS天线接口 | 连接有源GNSS天线 |
| RF_ANT | 4G天线接口 | 连接4G通信天线 |
| RESET | 复位引脚 | 低电平复位 |
| UART_TX | 串口发送 | 用于调试和数据传输 |
| UART_RX | 串口接收 | 用于调试和数据传输 |
3.4 开发环境搭建
3.4.1 开发工具准备
- 合宙Luat开发环境
- USB转串口工具
- 开发电脑（Windows/Linux/Mac）
- 热风枪或加热台（用于模块焊接）
3.4.2 固件下载
最新代码地址：https://github.com/fairycloudpublic/FairyCloud_AIR780EGRL_PUBLIC 嘉立创开源硬件平台地址：https://oshwhub.com/gbn2333/bicycle-locator-air780eg
3.4.3 开发注意事项
- 焊接Air780EG模组需要钢网+热风枪或钢网+加热台，建议有经验的人员操作
- 注意天线部分的焊接质量，这直接影响定位和通信效果
- 电源部分的器件选型需严格按照设计要求，以确保供电稳定性
- 设备在未连接电池的情况下上电电流较大，可能导致掉电，建议同时连接电池使用
3.5 物联网平台接入
JL-AIR780EG支持多种物联网平台接入，用户可以根据自己的需求选择合适的平台。
3.5.1 平台选择
在projectConfig.lua文件中选择要接入的平台：
-- 以下四选一，然后开始配置
-- ①精灵云 fairycloud
-- ②阿里云 aliyuncs
-- ③OneNET onenet
-- ④自建服务器 privatecloud3.5.2 精灵物联网平台接入
- 下载精灵物联网小程序
- 设备上电后自动连接网络
- 在小程序中搜索并添加设备
- 授权后即可查看设备位置和历史轨迹
3.5.3 私有服务器接入
支持通过自定义协议接入私有服务器，需根据协议文档进行二次开发。适用于有自己云服务器的用户。
3.6 开源协议
本项目的原理图、PCB、代码（涂鸦智能平台+精灵物联网接入）完全开源，但不允许个人制作出售以及倒卖资料，如需使用，请标明来源。
最新代码地址：https://github.com/fairycloudpublic/FairyCloud_AIR780EGRL_PUBLIC
交流体验QQ群：630017549（备注 立创开源平台）
嘉立创开源硬件平台地址：https://oshwhub.com/gbn2333/bicycle-locator-air780eg
四、 常见问题
4.1 设备无法连接网络
- 检查SIM卡是否正确插入
- 确认SIM卡有足够的流量和有效的网络服务
- 检查网络信号强度，尝试更换安装位置
- 检查设备电源是否稳定，避免电压异常
五、风险提示
使用本产品时，请您注意以下事项：
- 本产品为电子产品，请注意防水防潮，避免长时间浸泡在水中。
- 请勿擅自拆卸设备或修改电路，以免造成设备损坏或安全隐患。
- 请遵守相关法律法规，合法使用定位功能，尊重他人隐私。
- 电池续航时间受使用环境、定位频率等因素影响，实际续航可能与标称值存在差异。
- 本产品提供的是"按现状"提供，没有任何明示或暗示的担保或条件。在适用法律允许的最大范围内，精灵物联网将不对任何直接、间接、偶然、特殊、惩罚性或后续的损失或损害承担责任。
